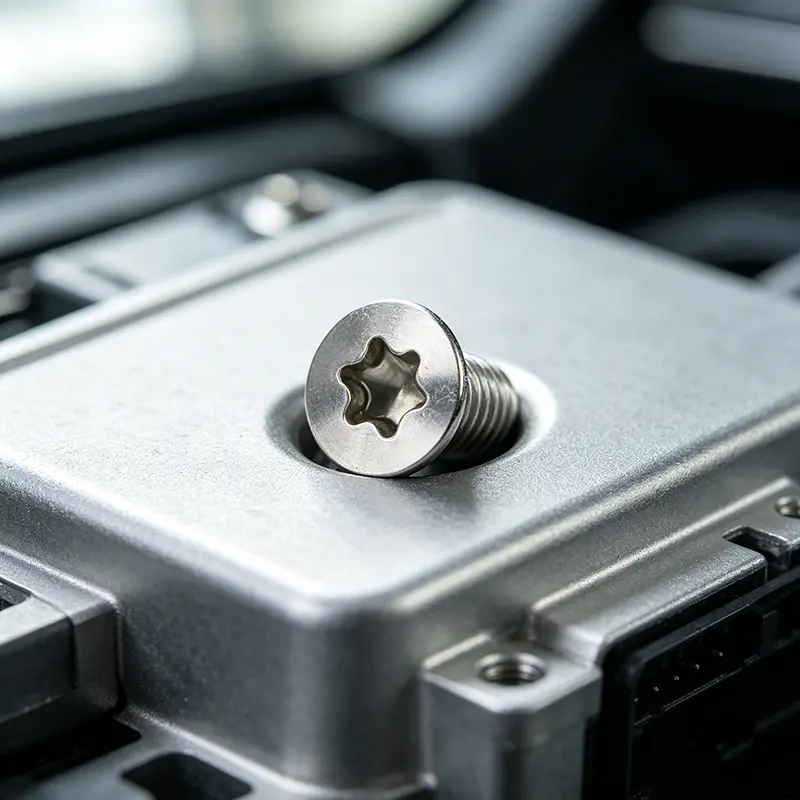

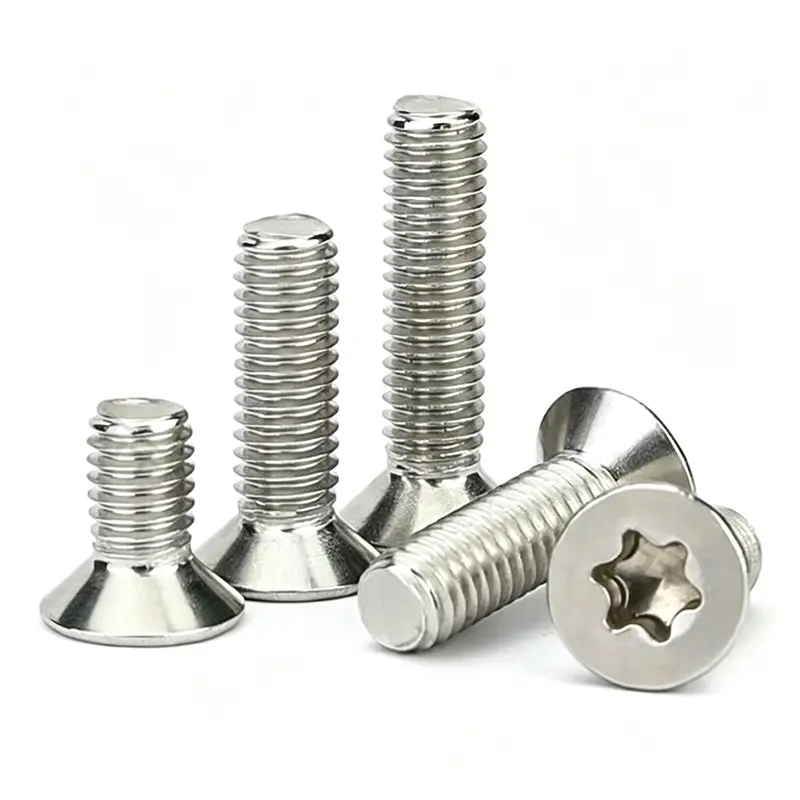

ASME B18.3 توركس آلة المسمار الغاطسة
إن براغي الماكينة الغاطسة ASME B18.3 Torx عبارة عن مثبتات عالية الدقة تم تصميمها وفقًا للمعايير الوطنية الأمريكية، وتتميز برأس غاطس مسطح بزاوية 100 درجة وهيكل محرك نجمة Torx داخلي. على عكس البراغي التقليدية المشقوقة أو المتقاطعة، يوفر محرك Torx ذو الستة فصوص مساحة اتصال أكبر، وتوزيعًا موحدًا لعزم الدوران، وعدم انزلاق الكامة أثناء شد عزم الدوران العالي. يسمح تصميم الرأس الغاطس بالكامل بالتضمين الكامل في الأسطح المتصاعدة، مما يحقق مظهر تجميع مسطح ومرتب وانسيابي. يعتمد برغي الماكينة الأمريكي القياسي هذا نظام خيط UNC/UNF الموحد، مما يوفر ملاءمة دقيقة للخيط وأداء تفكيك قابل للتكرار وثبات قفل فائق. يستخدم على نطاق واسع في الآلات الدقيقة، وملحقات الطيران، وتجميع السيارات، والمعدات الإلكترونية والمعدات الصناعية المتطورة التي تتطلب مواصفات التثبيت الأمريكية القياسية.
معلمة المنتج
|
البند المعلمة |
المواصفات التفصيلية |
|
اسم المنتج |
ASME B18.3 مسمار آلة توركس الغاطسة، برغي محرك توركس ذو رأس مسطح، مثبت تجويف النجمة القياسي الأمريكي، برغي تضمين دقيق UNC/UNF |
|
المعيار التنفيذي |
ASME B18.3 المعيار الوطني الأمريكي، معيار الخيط الموحد UNC/UNF |
|
المواد المتاحة |
1018/1022 الكربون الصلب، 304 الفولاذ المقاوم للصدأ، 316 الفولاذ المقاوم للصدأ، سبائك الصلب |
|
حجم الخيط الأمريكي |
#2-56، #4-40، #6-32، #8-32، #10-24، 1/4-20 UNC/UNF الأحجام القياسية الكاملة |
|
نطاق الطول |
1/8 بوصة - 3 بوصة، طول بوصة غير قياسي مخصص متاح |
|
الميزة الهيكلية |
رأس غاطس مسطح 100 درجة، تجويف نجمي توركس داخلي، خيط كامل للماكينة، تصميم تضمين متدفق |
|
المعالجة السطحية |
طلاء زنك شفاف، تخميل الزنك الأصفر، أكسيد أسود، جلفنة بالغمس الساخن، تشطيب طبيعي مقاوم للصدأ |
|
الأداء الأساسي |
خالية من الكامات، ومحمل عزم دوران عالي، وتركيب متدفق، وملاءمة دقيقة وموحدة للخيط، وتفكيك قابل لإعادة الاستخدام |
|
أداة المطابقة |
مفك براغي وقطعة توركس T5/T6/T8/T10/T15/T20 الاحترافية |
|
سيناريوهات التطبيق |
المعدات الميكانيكية القياسية الأمريكية، قطع غيار السيارات، مكونات الفضاء الجوي، الأدوات الإلكترونية الدقيقة، أجهزة الاتصالات، تجميع الأتمتة المتطورة |
|
خدمة مخصصة |
طول خيط بوصة مخصص، تحمل خاص للرأس، عملية حصرية مضادة للتآكل السطحي، وضع علامة بالليزر على الشعار، تغليف خاص لطلبات المشاريع الأمريكية |
فحص المواد والمواد الخام
تتوافق جميع المواد الخام بشكل صارم مع معايير مواد التثبيت الأمريكية. تعتمد القضبان الخام المصنوعة من الفولاذ الكربوني على فولاذ منخفض الكربون عالي النقاء مع خصائص شد وصلابة مستقرة، مما يتجنب الكسر الهش أثناء التجميع ذو عزم الدوران العالي. تجتاز مواد الفولاذ المقاوم للصدأ فحص المكونات لضمان المقاومة الكاملة للتآكل بما يتوافق مع المتطلبات الصناعية الأمريكية. كل دفعة من المواد الخام تكون مصحوبة بتقارير اختبار المواد (MTC)، مع الكشف عن عينات قوة الشد، وقوة الخضوع، وتشطيب السطح. يتم التخلص تمامًا من المواد الخام غير النقية ودون المستوى المطلوب لضمان أن كل برغي نهائي يلبي معايير تحمل الأبعاد ASME B18.3 ومعايير الأداء الميكانيكي، مما يدعم الاستخدام المستقر على المدى الطويل لمشاريع المعدات ذات المعايير الأمريكية.
مراقبة الجودة وتدفق الإنتاج
تم إنتاجه بما يتوافق تمامًا مع إجراءات الإنتاج القياسية ASME B18.3: فحص المواد الخام ← تشكيل الرأس البارد الدقيق للرأس الغاطس ← ختم تجويف توركس المتكامل ← لف خيط UNC/UNF الموحد ← تقوية المعالجة الحرارية ← معالجة السطح ضد الصدأ ← فحص التسامح بالحجم الكامل ← اكتشاف مقياس الخيط ← اختبار أخذ عينات عزم الدوران ← تغليف المنتج النهائي. تم تشكيل أخدود نجمة Torx بدقة بعمق موحد وبنية فص متماثلة، مما يمنع انزلاق الأداة بشكل فعال. يضمن لف الخيط درجة الأسنان القياسية وشكل الأسنان الكامل، مما يحقق مطابقة خالية من الفجوة مع الصواميل القياسية الأمريكية والثقوب الملولبة. تخضع كل دفعة لاختبار رش الملح واختبار مقاومة التعب لتثبيت جودة الدفعة.
الملاحظات الفنية والملاحظات الهندسية
هذا المنتج عبارة عن مثبت قياسي أمريكي مخصص، مناسب فقط لمطابقة أنظمة الخيوط الموحدة UNC/UNF، غير متوافق مع فتحات الخيوط المترية لتجنب عدم تطابق التجميع. تم تصميم الرأس الغاطس بزاوية 100 درجة للتركيب المتساطح، مما يقلل بشكل فعال من بروز السطح ويتجنب الاحتكاك الهيكلي وتداخل المعدات. يمكن لهيكل محرك Torx أن يتحمل عزم دوران أعلى بنسبة 30% من براغي التجويف المتقاطع، وهو مناسب لمتطلبات التجميع عالية الدقة والإحكام. بالنسبة للمشاريع الهندسية الخارجية والساحلية، يوصى باستخدام نماذج 316 من الفولاذ المقاوم للصدأ أو المجلفن بالغمس الساخن لتعزيز مقاومة رش الملح والشيخوخة. تتبع جميع تفاوتات الأبعاد الدرجات القياسية الوطنية للجمعية الأمريكية للمهندسين الميكانيكيين (ASME) لضمان إمكانية التبديل مع الأجزاء الأصلية المستوردة.
وصف الطلب والتخصيص
تتوفر في المخزون مجموعة كاملة من أحجام براغي الماكينات الغاطسة Torx القياسية الأمريكية، مما يدعم التسليم السريع لطلبات سوق أمريكا الشمالية والمشاريع الهندسية المتوافقة مع المعايير الأمريكية. نحن ندعم التخصيص الشخصي لأطوال البوصة غير القياسية ومواصفات الخيوط الخاصة وعمليات مكافحة التآكل المحسنة. يمكن توفير شهادات الامتثال القياسية الرسمية وتقارير اختبار الأداء الميكانيكي وتقارير اختبار رش الملح لتقديم عطاءات المشروع وقبوله. دعم وضع العلامات بالليزر OEM وتغليف التصدير الحصري، مع قدرة توريد مستقرة للطلبات المجمعة طويلة الأجل من الوكلاء الخارجيين وعملاء الهندسة.
العلامات الساخنة: ASME B18.3 توركس آلة المسمار الغاطسة
