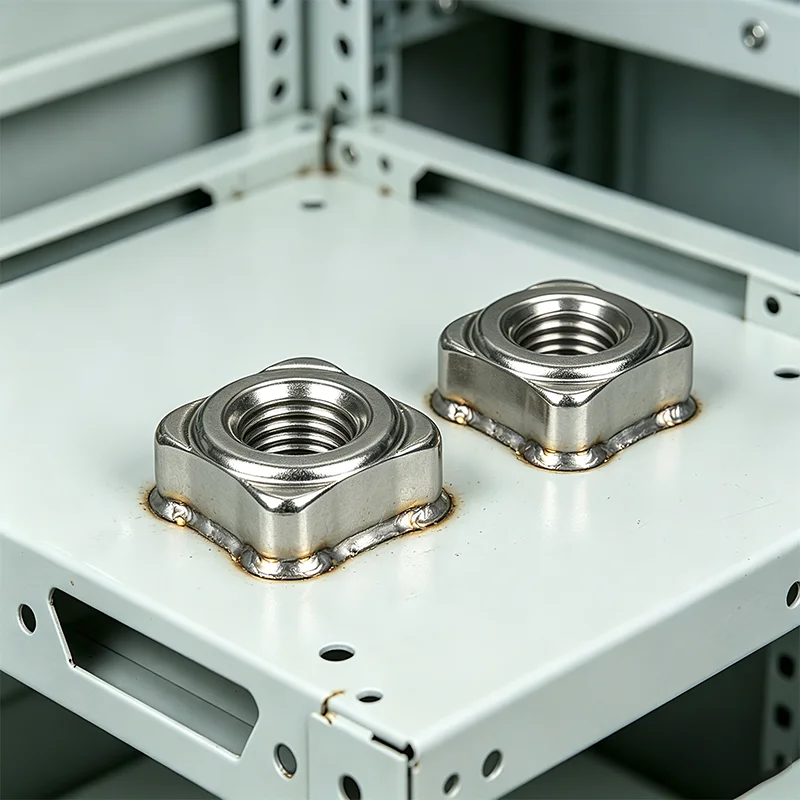

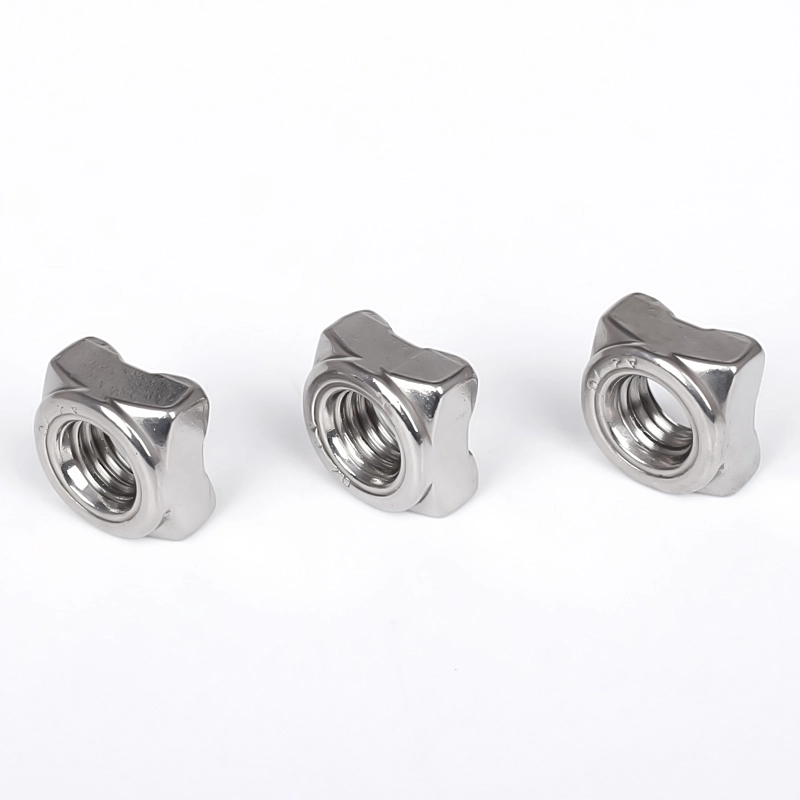

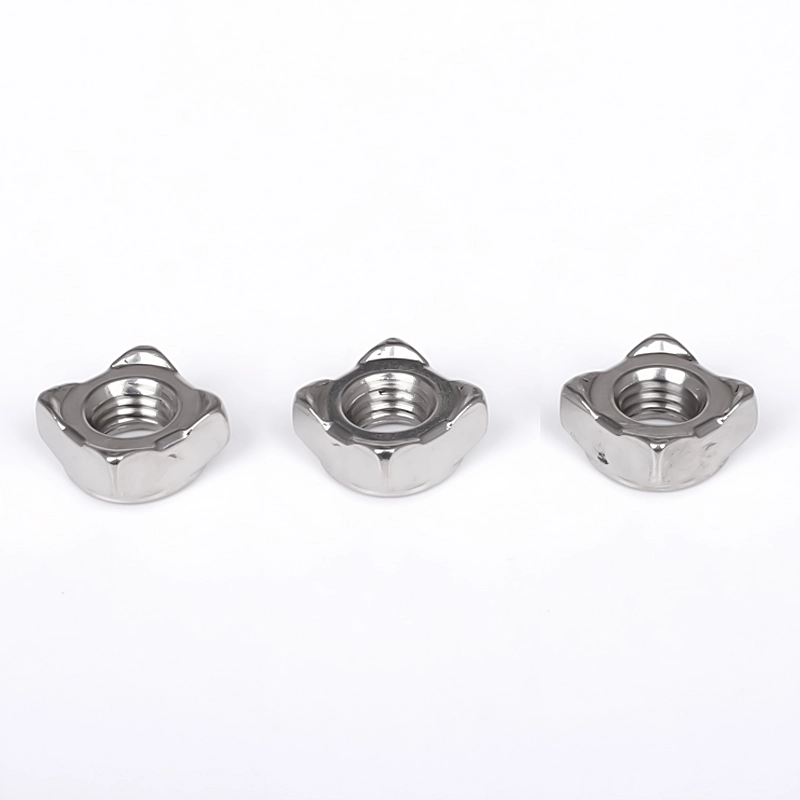

DIN 928 صامولة اللحام المربعة
تم تصميم صمولة اللحام المربعة DIN 928 ذات الجودة العالية من Wanluo بشكل احترافي للتثبيت المسبق للتثبيت وتجميع التشكيل المتكامل، وفقًا للمعايير الصناعية الألمانية. على عكس صواميل التثبيت التقليدية التي تعتمد على القفل بعد التثبيت، فإن هذه السلسلة من صواميل اللحام تعتمد هيكلًا مربعًا متكاملاً مع نتوءات لحام دقيقة، مما يتيح تحديد الموقع الدقيق وتثبيت اللحام النقطي على الألواح والمقاطع المعدنية.
تعمل صمولة اللحام المربعة DIN 928 من مورد Wanluo على حل المشكلات الصناعية الشائعة مثل التنصت اليدوي غير الدقيق وإزاحة لحام الجوز غير المستقر وكفاءة التجميع المنخفضة، مما يوفر حلول تشكيل قاعدة ملولبة من قطعة واحدة للإنتاج الآلي ومعالجة الصفائح المعدنية.
التصميم الهيكلي واستقرار اللحام
تتميز صمولة اللحام المربعة DIN 928 بوضعية مسطحة من أربعة جوانب وتصميم نتوء لحام متكامل. تضمن نتوءات اللحام الموحدة درجة انصهار ثابتة أثناء اللحام النقطي، مما يشكل اتصال اندماج ثابت مع قطعة العمل بدون لحام افتراضي أو إزالة لحام. تتم معالجة الخيط الداخلي الرأسي القياسي عن طريق النقر عالي الدقة لمرة واحدة، مع شكل السن الكامل والتسامح الدقيق، مما يضمن تجميعًا سلسًا لمطابقة البراغي. مصنوع من مواد خام من الفولاذ المقاوم للصدأ عالية الجودة، المنتج ذو نسيج معدني موحد، لحام قوي ومقاوم لدرجات الحرارة العالية واستقرار هيكلي، ولن يتشوه أو يفقد دقة الخيط بعد اللحام والتبريد. إنه يحسن بشكل فعال القوة الهيكلية الشاملة واتساق التجميع لقطع عمل الإنتاج المجمعة.
معلمة المنتج
|
عنصر المعلمة |
المواصفات التفصيلية |
|
اسم المنتج |
صامولة اللحام المربعة من الفولاذ المقاوم للصدأ، صامولة اللحام DIN 928 |
|
المعيار التنفيذي |
DIN 928، معيار تثبيت اللحام ISO، الأحجام المخصصة غير القياسية |
|
المواد المتاحة |
304، 316L من الفولاذ المقاوم للصدأ، فولاذ مخصص عالي القوة ومقاوم للتآكل |
|
نطاق الحجم |
M4-M12 الأحجام القياسية الكاملة، وسمك الجوز المخصص وارتفاع الإسقاط |
|
الميزة الهيكلية |
جسم مربع الشكل + إسقاط لحام ثابت، هيكل لحام مضاد للإزاحة |
|
المعالجة السطحية |
التخليل والتخميل، بدون طبقة أكسيد، سطح لحام نظيف |
|
الخواص الميكانيكية |
صلابة لحام عالية، دقة خيط ثابتة، لا تشوه حراري |
|
طريقة التغليف |
التعبئة والتغليف المصنفة المضادة للتصادم + كرتونة التصدير، التعبئة والتغليف السائبة البليت |
|
خدمة التوريد |
العرض الفوري، والتخصيص غير القياسي، والشراء المختلط الشامل |
| حجم الخيط D |
م4 | م5 | م6 | م8 | م10 | 7/16 20 UNF-2B ① | 7/16 20 مؤسسة الأمم المتحدة-2B ② | م12 | م14 | م16 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | يقذف | خيط خشن | 0.7 | 0.8 | 1 | 1.25 | 1.5 | / | / | 1.75 | 2 | 2 |
| خيط رفيع،1 | / | / | / | 1 | 1.25 | / | / | 1.25 | 1.5 | 1.5 | ||
| خيط رفيع،2 | / | / | / | / | 1 | - | - | 1.5 | - | - | ||
| b | الحجم الاسمي | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 1.8 | 2.0 | 2.0 | 2.5 | 2.5 | |
| الأعلى | 0.95 | 1.15 | 1.25 | 1.65 | 2.0 | 2.0 | 2.2 | 2.2 | 2.7 | 2.7 | ||
| دقيقة | 0.65 | 0.85 | 1.05 | 1.35 | 1.6 | 1.6 | 1.8 | 1.8 | 2.3 | 2.3 | ||
| d1 | الحد الأدنى = الحجم الاسمي | 5 | 6 | 7.5 | 10 | 12.5 | 12.5 | 13.5 | 13.5 | 16.8 | 18.8 | |
| الأعلى | 5.18 | 6.18 | 7.72 | 10.22 | 12.77 | 12.77 | 13.77 | 13.77 | 17.07 | 19.13 | ||
| d2 | الأعلى | 4.2 | 5.25 | 6.3 | 8.4 | 10.5 | 11.7 | 11.7 | 12.6 | 14.7 | 16.8 | |
| d3 | دقيقة | 6.4 | 8.2 | 9.1 | 12.8 | 15.6 | 15.6 | 17.4 | 17.4 | 20.4 | 22.4 | |
| e | دقيقة | 9 | 12 | 13 | 18 | 22 | 22 | 25 | 25 | 28 | 32 | |
| h1 | الحجم الاسمي | 0.6 | 0.8 | 0.8 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | |
| الأعلى | 0.7 | 0.9 | 0.9 | 1.1 | 1.3 | 1.3 | 1.5 | 1.5 | 1.5 | 1.7 | ||
| دقيقة | 0.5 | 0.7 | 0.7 | 0.9 | 1.1 | 1.1 | 1.3 | 1.3 | 1.3 | 1.5 | ||
| h2 | دقيقة | 0.4 | 0.6 | 0.7 | 1.1 | 1.25 | 1.25 | 1.75 | 1.75 | 1.75 | 2 | |
| الأعلى | 1.3 | 1.5 | 1.8 | 2.0 | 2.2 | 2.2 | 3.0 | 3.0 | 3.2 | 4.0 | ||
| m | الحد الأقصى = الحجم الاسمي | 3.5 | 4.2 | 5 | 6.5 | 8 | 9 | 9 | 9.5 | 11.4 | 13 | |
| دقيقة | 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 8.64 | 8.64 | 9.14 | 10.97 | 12.57 | ||
| s | الحد الأقصى = الحجم الاسمي | 7 | 9 | 10 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | |
| دقيقة | 6.64 | 8.64 | 9.64 | 13.57 | 16.57 | 16.57 | 18.48 | 18.48 | 21.48 | 23.48 | ||
| لكل 1000 وحدة = كجم | 0.81 | 1.70 | 2.40 | 6.50 | 11.30 | 12.5 | 16.5 | 16.6 | 26.7 | 35.8 | ||
مزايا التطبيق والعملية الأساسية
1. تصميم إسقاط اللحام المتكامل يحقق التموضع الدقيق قبل اللحام، ويمنع بشكل فعال انحراف الجوز والدوران أثناء اللحام، مما يحسن بشكل كبير إنتاجية واتساق قطع العمل المجمعة.
2. استبدال التنصت اليدوي التقليدي وصواميل ما بعد التثبيت، وتبسيط عمليات الإنتاج، والقضاء على مشاكل انزلاق الخيط وفشل التنصت للألواح الرقيقة، وتحسين كفاءة الإنتاج بشكل كبير.
3. يتمتع هيكل الحد المربع لصمولة اللحام المربعة DIN 928 بتأثير جيد ضد الدوران بعد اللحام والتشكيل، مع ضغط موحد على قاعدة الخيط، مما يقاوم بشكل فعال حمل الاهتزاز ويتجنب الاتصال غير المحكم في تشغيل المعدات على المدى الطويل.
4. مادة الفولاذ المقاوم للصدأ لديها أداء لحام ممتاز في درجات الحرارة العالية ومقاومة للتآكل. وصلة اللحام ثابتة دون الصدأ، وتتكيف مع المعدات الآلية، والأغلفة المعدنية والأجزاء الهيكلية المعدنية الخارجية.
5. مناسبة لمشاهد التجميع التي لا يمكن قفلها بواسطة الصواميل التقليدية وصواميل البرشام. إنها تحقق قاعدة خيطية ثابتة دائمة وتستخدم على نطاق واسع في تصنيع السيارات والخزائن الكهربائية والآلات الهندسية.
نظام الخدمات اللوجستية العالمية
نحن نقدم حلول لوجستية عالمية متكاملة لجميع طلبات المنتجات:
1. طرق شحن متعددة: الشحن البحري، الشحن الجوي، الشحن الدولي السريع والشحن بالسكك الحديدية لمتطلبات الدورة المختلفة
2. تغليف الصادرات الاحترافي: كرتونة تصدير مقاومة للرطوبة والصدأ والاصطدام + عبوة منصة نقالة، مناسبة للنقل البحري لمسافات طويلة
3. خدمة الشحن الموحدة: دعم التحميل المختلط للمسامير والصواميل وأجزاء المعدات والأجهزة المخصصة في حاوية واحدة، مما يوفر التكلفة اللوجستية الخاصة بك
4. خدمة التتبع الكاملة: توفير تتبع كامل للبضائع والمساعدة في التخليص الجمركي وإخطار بتقدم الشحن
العلامات الساخنة: DIN 928 مورد صمولة اللحام المربعة، الشركة المصنعة لجوز اللحام المربع، DIN 928 Weld Nut بالجملة
