A عرافة شفة مرساة ملموسة الترباستم تصميمه لإنشاء اتصال ميكانيكي يمكن الاعتماد عليه بين الهياكل والتركيبات الخرسانية مثل الأقواس الفولاذية وقواعد المعدات وإطارات الدعم وحواجز الحماية والمكونات الهيكلية. يوفر رأسه السداسي والشفة المدمجة مزايا عملية أثناء التثبيت وتحديد المواقع وتوزيع الحمل. ومع ذلك، يعتمد أداء المرساة على أكثر من أبعاد الترباس وحدها. تؤثر حالة الخرسانة، وعمق التضمين، وإعداد الثقب، ودرجة المواد، وبيئة التآكل، وعزم دوران التثبيت، ومتطلبات التطبيق، على موثوقية الاتصال النهائي. يشرح هذا الدليل الخصائص الرئيسية لمسامير التثبيت الخرسانية ذات الحافة السداسية، وكيفية عملها، ومكان استخدامها، وكيفية تثبيتها بشكل صحيح، وما الذي يجب على المشترين تقييمه عند تحديد مصادرها لمشاريع البناء أو المشاريع الصناعية.
جدول المحتويات
- ما هو الترباس الخرساني ذو الحافة السداسية؟
- كيف يعمل هيكل الترباس على تحسين التثبيت؟
- لماذا يعد اختيار مرساة الترباس مهمًا؟
- أين يتم استخدام مسامير التثبيت الخرسانية ذات الحافة السداسية؟
- ما هي المواد والتشطيبات الشائعة؟
- كيف يجب على المشترين اختيار مسمار التثبيت المناسب؟
- كيف ينبغي تثبيت مسمار التثبيت الخرساني ذو الحافة السداسية؟
- ما هي مشاكل التثبيت التي يجب تجنبها؟
- كيف يمكن مقارنة مسمار التثبيت ذو الحافة السداسية مع طرق التثبيت الأخرى؟
- ما هي عوامل الجودة التي يجب على المشترين التحقق منها؟
- الأسئلة المتداولة
- الاعتبارات النهائية

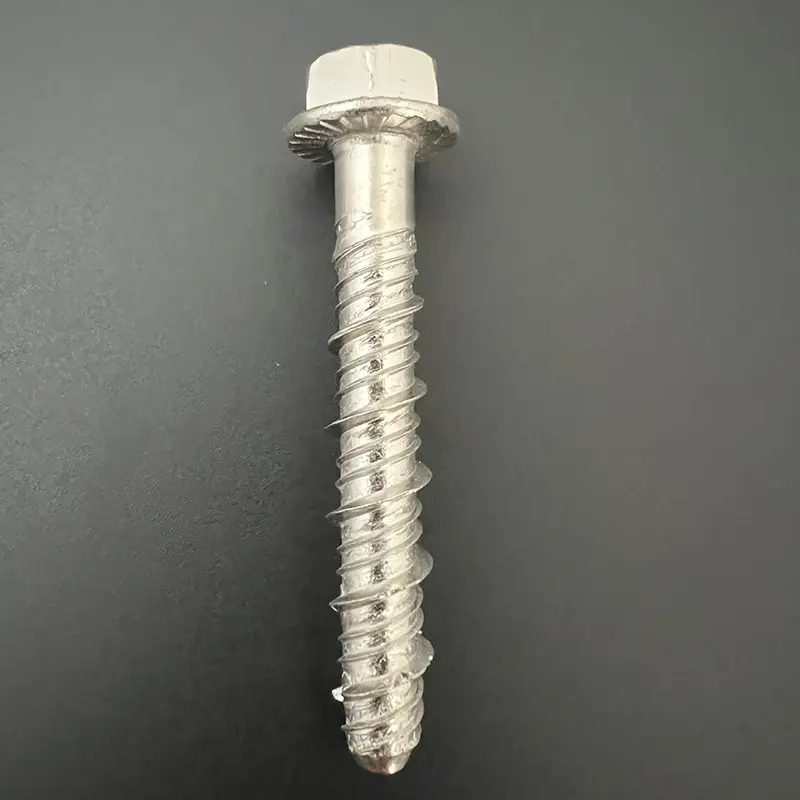

ما هو الترباس الخرساني ذو الحافة السداسية؟
إن مسمار التثبيت الخرساني ذو الحافة السداسية هو مكون تثبيت ميكانيكي يستخدم لتأمين الأشياء على ركائز الخرسانة أو البناء. فهو يجمع بين رأس محرك سداسي مع شفة أسفل الرأس، مما يسمح بإحكام التثبيت باستخدام مفتاح ربط أو مقبس قياسي مع توفير سطح محمل أوسع مقابل التركيب المرفق.
على عكس المسمار العادي المخصص أساسًا للخشب أو المواد الصفائحية، يجب أن يتفاعل المرساة الخرسانية بشكل فعال مع الركيزة المعدنية الصلبة. تعمل خيوط المرساة وهندسة الجسم وفتحة التثبيت وآلية التمدد أو التثبيت معًا لخلق مقاومة ضد الانسحاب والحركة.
تكون الحافة مفيدة بشكل خاص عندما تحتاج التركيبات إلى سطح جلوس ثابت. يمكن أن يساعد في توزيع ضغط التلامس على مساحة أكبر من أداة التثبيت ذات الرأس الضيق وقد يقلل من ميل رأس الترباس إلى السحب أو إتلاف فتحة التثبيت في التركيب.
كيف يعمل هيكل الترباس على تحسين التثبيت؟
يعالج تصميم مسمار التثبيت الخرساني ذو الحافة السداسية العديد من التحديات العملية التي تتم مواجهتها في مواقع البناء. يجعل الرأس السداسي تطبيق عزم الدوران أمرًا سهلاً، بينما توفر الحافة المدمجة سطح اتصال محدد للمكون المثبت.
| عنصر | الوظيفة الأساسية | فائدة عملية |
|---|---|---|
| رأس سداسي | يوفر سطحًا لمفتاح الربط أو المقبس | يسمح بالتشديد المتحكم فيه والتركيب المريح |
| شفة | يخلق سطح تحمل أوسع | يساعد على تثبيت التركيب وتوزيع ضغط التلامس |
| الجسم الخيوط | يتعامل مع آلية تثبيت الخرسانة | يخلق مقاومة ضد الحركة والانسحاب |
| قسم المرساة | يتفاعل مع الحفرة المحفورة والركيزة | ينقل الأحمال من التركيب إلى الخرسانة |
بالنسبة للمقاولين، هناك ميزة أخرى وهي الإلمام بالتركيب. يمكن عمومًا التعامل مع المثبتات ذات الرأس السداسي باستخدام الأدوات اليدوية أو الكهربائية المتوفرة بشكل شائع. يمكن أن يكون هذا مفيدًا عندما يجب تثبيت العديد من نقاط التثبيت عبر مشروع كبير.
لماذا يعد اختيار مرساة الترباس مهمًا؟
اختيار المرساة على أساس القطر والطول فقط يمكن أن يخلق مشاكل. تختلف تطبيقات التثبيت الخرسانية بشكل كبير. تحتوي التركيبات الداخلية خفيفة الوزن على متطلبات مختلفة عن الدرابزين الخارجي أو قاعدة الآلات أو الدعامة الهيكلية أو نظام الدعم الصناعي.
الاعتبار الأكثر أهمية هو مسار التحميل. يجب في النهاية نقل القوى المطبقة على التركيبات إلى الخرسانة دون تجاوز قدرة المرساة أو التركيب أو الركيزة.
- متطلبات التحميل:ضع في اعتبارك التوتر والقص والتحميل المشترك والاهتزاز والتحميل المتكرر.
- حالة الخرسانة:يمكن أن تؤثر القوة والعمر والتشقق وحالة السطح وسمك الركيزة على الأداء.
- التضمين:يساعد التضمين المناسب في تحديد إجراء التثبيت المقصود.
- التعرض للتآكل:قد تتطلب البيئات الخارجية أو الساحلية أو الرطبة أو العدوانية كيميائيًا مقاومة محسنة للتآكل.
- سمك لاعبا اساسيا:يجب أن يتناسب طول المرساة القابل للاستخدام مع التركيبات مع الحفاظ على عمق التثبيت المطلوب.
- الوصول إلى التثبيت:يجب أن يتناسب نمط الرأس ومساحة الأداة مع مساحة العمل المتاحة.
بالنسبة للتوصيلات الحرجة للسلامة أو ذات التحميل الكبير، يجب أن يتبع اختيار المنتج مواصفات المشروع المعمول بها والمتطلبات الهندسية والمعايير المحلية ذات الصلة بدلاً من الاعتماد فقط على أوصاف المنتج العامة.
أين يتم استخدام مسامير التثبيت الخرسانية ذات الحافة السداسية؟
إن الجمع بين الرأس السداسي العملي والشفة يجعل هذا النوع من أدوات التثبيت مناسبًا لمجموعة واسعة من تطبيقات البناء والصيانة.
| طلب | الغرض النموذجي | اعتبار مهم |
|---|---|---|
| أقواس فولاذية | تثبيت الأقواس على الجدران أو الأرضيات الخرسانية | سمك لاعبا اساسيا واتجاه التحميل |
| قواعد المعدات | إصلاح الآلات أو معدات الدعم | الاهتزاز والتحميل المتكرر |
| الدرابزين | ربط مكونات الدرابزين بالخرسانة | القص والتأثير والتعرض البيئي |
| إطارات الدعم | تثبيت الهياكل والأطر المعدنية | المحاذاة ونقل الأحمال |
| أنظمة الأرفف | تأمين هياكل التخزين | حالة الخرسانة والأحمال المطبقة |
| تجهيزات البناء | تثبيت المكونات المؤقتة أو الدائمة | متطلبات سهولة التركيب والإزالة |
ويمكن أيضًا أخذها في الاعتبار للتطبيقات التي تتضمن الأرضيات الخرسانية والجدران والأساسات والألواح والمكونات مسبقة الصب وغيرها من الركائز المعدنية المناسبة، بشرط أن يكون المرساة المختارة مناسبة للركيزة وظروف التحميل المتوقعة.
ما هي المواد والتشطيبات الشائعة؟
يؤثر اختيار المواد بشكل مباشر على الخواص الميكانيكية ومقاومة التآكل والمتانة والتكلفة. يتم استخدام الفولاذ الكربوني بشكل متكرر حيث يكون الأداء الميكانيكي العالي والتسعير الاقتصادي أمرًا مهمًا. يمكن أن يكون الفولاذ المقاوم للصدأ مفيدًا عندما يكون التعرض للتآكل مصدر قلق كبير.
| المادة / النهاية | الميزة النموذجية | التطبيق المحتمل |
|---|---|---|
| الصلب الكربوني | توازن جيد بين القوة والتكلفة | البناء العام والتطبيقات الداخلية |
| فولاذ مطلي بالزنك | تحسين مقاومة التآكل السطحي | البيئات ذات الأغراض العامة |
| الفولاذ المقاوم للصدأ | مقاومة قوية للتآكل | البيئات الخارجية والرطبة والمتطلبة |
| طبقات حماية خاصة | حماية بيئية إضافية | التطبيقات التي تتطلب متانة السطح المحسنة |
ومع ذلك، لا ينبغي اختيار أي تشطيب بشكل منفصل. يجب مراعاة البيئة المحيطة وعمر الخدمة المتوقع والاتصال بالمعادن المختلفة وظروف التثبيت ومتطلبات الصيانة.
كيف يجب على المشترين اختيار مسمار التثبيت المناسب؟
بالنسبة لفرق المشتريات، فإن اختيار مسمار التثبيت الخرساني ذو الحافة السداسية المناسب يتضمن أكثر من مجرد مقارنة أسعار الوحدات. يمكن أن تؤدي أدوات التثبيت منخفضة التكلفة التي تسبب مشكلات في التثبيت أو الأداء غير المتسق أو التآكل المبكر إلى زيادة التكلفة الإجمالية للمشروع.
تتضمن قائمة مراجعة الشراء العملية ما يلي:
- تحديد الركيزة.تأكد مما إذا كان الطلب يتضمن الخرسانة أو البناء أو أي مادة أخرى متوافقة.
- تحديد القطر المطلوب.قم بمطابقة حجم المثبت مع متطلبات التحميل والتركيب المتوقعة.
- تأكيد الطول الإجمالي.ضع في اعتبارك سمك التركيبات والغسالات إن أمكن والتضمين المطلوب.
- اختر المادة المناسبة.النظر في متطلبات القوة والتعرض للتآكل.
- مراجعة الأبعاد والتفاوتات.تدعم الأبعاد المتسقة التثبيت المتوقع.
- التحقق من متطلبات التعبئة والتغليف.قد تتطلب المشاريع السائبة كميات مخصصة، ووضع العلامات، والتغليف الواقي.
- مناقشة التخصيص.بالنسبة لمتطلبات OEM أو المتطلبات الخاصة بالمشروع، تأكد مما إذا كان يمكن تخصيص القطر أو الطول أو تكوين الرأس أو المعالجة السطحية أو التغليف أو وضع العلامات.
كيف ينبغي تثبيت مسمار التثبيت الخرساني ذو الحافة السداسية؟
التثبيت الصحيح ضروري. حتى المرساة جيدة الصنع قد يكون أداؤها سيئًا إذا كان حجم الثقب غير صحيح، أو لم يتم تنظيفه بشكل كافٍ، أو تم وضعه بالقرب من الحافة، أو تم إحكام ربطه بشكل غير صحيح.
ضع الجهاز بدقة وحدد موقع الحفر. التحقق من المسافة بين المراسي والمسافة من الحواف الخرسانية.
استخدم معدات الحفر وحجم البت المحدد لنظام التثبيت المعين. حافظ على محاذاة الفتحة مع اتجاه التثبيت المقصود.
قم بإزالة غبار الحفر والحطام السائب وفقًا لتعليمات التثبيت الخاصة بالشركة المصنعة للمرساة. يمكن أن يكون لنظافة الثقب تأثير كبير على أداء التثبيت.
ضع الجهاز بشكل صحيح وأدخل المرساة بالعمق المحدد. تجنب إدخال أداة التثبيت في فتحة لا تلبي الأبعاد المطلوبة.
استخدم إجراء الشد الموصى به وعزم الدوران حيثما هو محدد. يمكن أن يؤدي الإفراط في التشديد إلى إتلاف أداة التثبيت أو الركيزة، في حين أن التشديد غير الكافي قد يمنع آلية التثبيت من تطوير أدائها المقصود.
تحقق من موضع التثبيت ومقاعد الرأس وتباعد المرساة وحالة التثبيت المرئية قبل وضع التجميع في الخدمة.
اتبع دائمًا تعليمات التثبيت المحددة المرفقة مع المرساة المحددة. يمكن أن يكون لتصميمات المرساة الخرسانية المختلفة متطلبات مختلفة للحفر والتضمين والشد والفحص.
ما هي مشاكل التثبيت التي يجب تجنبها؟
لا ترتبط العديد من حالات فشل التثبيت بالمفهوم الأساسي للمرساة، بل بممارسات التثبيت غير المناسبة. تشمل المشاكل الشائعة ما يلي:
- استخدام قطر مثقاب غير صحيح.
- التثبيت في خرسانة غير مطابقة للشروط المطلوبة.
- الفشل في إزالة غبار الحفر من الحفرة.
- وضع المراسي بالقرب من حافة خرسانية غير مدعومة.
- استخدام عمق التضمين غير كاف.
- تطبيق عزم الدوران المفرط.
- تجاهل ظروف التآكل في المنشآت الخارجية.
- خلط مواد التثبيت غير المتوافقة في البيئات المسببة للتآكل.
- تطبيق الأحمال بما يتجاوز السعة المقصودة لنظام التثبيت.
- تخطي التفتيش بعد التثبيت.
بالنسبة للمشاريع التجارية أو الهيكلية الكبيرة، يجب توثيق إجراءات التثبيت وتنفيذها من قبل موظفين مؤهلين عند الاقتضاء. يمكن أن تؤدي عملية التثبيت المتسقة إلى تقليل التباين عبر مئات أو آلاف نقاط الربط.
كيف يمكن مقارنة مسمار التثبيت ذو الحافة السداسية مع طرق التثبيت الأخرى؟
تخدم تقنيات تثبيت الخرسانة المختلفة أغراضًا مختلفة. يمكن أن يكون مسمار التثبيت الخرساني ذو الحافة السداسية جذابًا عندما تكون الأولويات هي التركيب الميكانيكي البسيط، والأدوات التي يمكن الوصول إليها، والتوصيل السداسي النهائي.
| طريقة التثبيت | الخصائص العامة | الميزة المحتملة | القيود الرئيسية للنظر فيها |
|---|---|---|---|
| مرساة خرسانية ذات شفة سداسية | التثبيت الخرساني الميكانيكي | تشديد مريح وسطح واسع يحمل الرأس | يعتمد الأداء بشدة على التثبيت والركيزة |
| مرساة التوسع | التوسع الميكانيكي داخل الحفرة | مناسبة للعديد من التطبيقات الخرسانية الشائعة | يتطلب أبعاد الثقب الصحيحة والتركيب |
| المسمار ملموسة | مترابطة مباشرة في حفرة المعدة | التثبيت والإزالة السريعة في العديد من التطبيقات | تختلف السعة وملاءمة التطبيق حسب التصميم |
| مرساة كيميائية | ربط لاصق بقضيب ملولب أو عنصر تثبيت | مفيد لبعض التطبيقات الصعبة أو القريبة من الحافة | يتطلب المزيد من الاعتبارات التحضير والعلاج |
تعتمد أفضل طريقة للتثبيت على الركيزة، والتحميل، وبيئة التثبيت، ومواصفات المشروع، وعمر الخدمة المطلوب، والمتطلبات الهندسية المعمول بها.
ما هي عوامل الجودة التي يجب على المشترين التحقق منها؟
عند شراء مسامير التثبيت الخرسانية ذات الحافة السداسية بكميات كبيرة، فإن الاتساق لا يقل أهمية عن قوة المنتج الفردي. يجب على المشترين تقييم ما إذا كان المورد يمكنه الحفاظ على أبعاد ثابتة وجودة المواد ومعالجة الأسطح والتعبئة وأداء التسليم من دفعة إلى أخرى.
تشمل نقاط فحص الجودة المفيدة ما يلي:
| منطقة الجودة | ما يجب مراجعته |
|---|---|
| أبعاد | القطر والطول وهندسة الخيط وأبعاد الرأس وأبعاد الفلنجة |
| مادة | درجة محددة من الفولاذ أو الفولاذ المقاوم للصدأ واتساق المواد |
| المعالجة السطحية | متطلبات نوع التشطيب والمظهر والتوحيد ومقاومة التآكل |
| الأداء الميكانيكي | خصائص القوة والامتثال للمواصفات المتفق عليها |
| اتساق الإنتاج | جودة مستقرة بين دفعات التصنيع المختلفة |
| التعبئة والتغليف | الحماية من التلف والتلوث والرطوبة أثناء النقل |
| التخصيص | القدرة على دعم الأبعاد والتشطيبات والعلامات والتعبئة الخاصة بالمشروع |
تايتشو Wanluo Hardware Products Co.,Ltd. يمكن أخذها في الاعتبار عندما يبحث المشترون عن مورد أجهزة قادر على دعم مصادر مسامير التثبيت الخرسانية ومتطلبات التثبيت ذات الصلة. بالنسبة لتصنيع المعدات الأصلية أو البيع بالجملة أو الشراء على أساس المشروع، فإن توصيل المواصفات التفصيلية في مرحلة عرض الأسعار يمكن أن يساعد كلا الطرفين على إنشاء عملية إنتاج ومراقبة جودة أكثر وضوحًا.
الأسئلة المتداولة
يتم استخدامه لتأمين التركيبات والأقواس والمعدات والإطارات والسور والمكونات الأخرى ميكانيكيًا على ركائز الخرسانة أو البناء المناسبة.
توفر الحافة سطح محمل أوسع أسفل الرأس السداسي. يمكن أن يساعد في تثبيت التركيب بشكل آمن وتوزيع ضغط التلامس حول فتحة التثبيت.
يمكن أن تكون مناسبة للتطبيقات الخارجية عندما تكون المادة المختارة وتشطيب السطح مناسبين للتعرض البيئي. يجب دائمًا تقييم ظروف التآكل قبل الاختيار.
ضع في اعتبارك سمك الوحدة مع عمق التثبيت المطلوب وأي متطلبات تركيب قابلة للتطبيق. ينبغي استخدام مواصفات الشركة المصنعة لتحديد الطول النهائي.
تعد مسافة الحافة أحد الاعتبارات المهمة في التصميم لأن الخرسانة يمكن أن تتشقق أو تنكسر تحت الحمل. تعتمد مسافة الحافة المسموح بها على نوع المرساة وحالة الخرسانة والتحميل والمواصفات المعمول بها.
ينتج عن الحفر غبار وجزيئات سائبة يمكن أن تتداخل مع آلية التثبيت المقصودة. يساعد الإعداد المناسب للثقب المرساة على التفاعل مع الركيزة كما هو مصمم.
اعتمادًا على الشركة المصنعة، قد يكون التخصيص متاحًا للأبعاد والمواد والتشطيبات والعلامات والتعبئة ومتطلبات المشروع الأخرى. يجب على المشترين تأكيد قدرات التخصيص قبل الطلب.
تتضمن المعلومات المفيدة القطر المطلوب والطول والمواد وتشطيب السطح والكمية المقدرة وبيئة التطبيق ومتطلبات التغليف والرسومات إذا كانت متوفرة وأي مواصفات خاصة بالمشروع.
الاعتبارات النهائية
يمكن أن يوفر مسمار التثبيت الخرساني ذو الحافة السداسية حلاً عمليًا وفعالاً لتأمين المكونات بالخرسانة عند تحديد أداة التثبيت وتثبيتها بشكل صحيح. يدعم رأسه السداسي إحكامًا مريحًا، بينما توفر الحافة المدمجة سطحًا ثابتًا للتركيب.
ومع ذلك، فإن الأداء الحقيقي لنظام التثبيت الخرساني يعتمد على بيئة التثبيت الكاملة. إن قوة الخرسانة، وإعداد الثقب، والتضمين، وتباعد المرساة، ومسافة الحافة، واختيار المواد، والتعرض للتآكل، وإجراءات الشد، والأحمال المتوقعة كلها تستحق الاهتمام الدقيق.
بالنسبة للموزعين والمقاولين والمستوردين والمشترين الصناعيين، يجب أن تكون قدرة الموردين أيضًا جزءًا من التقييم. التصنيع المتسق، والمواصفات الواضحة، والجودة المستقرة، والتعبئة المناسبة، والتواصل الفني سريع الاستجابة يمكن أن يحدث فرقًا كبيرًا عند شراء أدوات التثبيت للمشاريع المتكررة.
