برغي بغطاء مقبس سداسي DIN 912 ألين بولت

يُعد مسمار ألين بغطاء سداسي السداسي DIN 912 Allen Bolt، الذي تم تصنيعه من قبل موردي Wanluo وفقًا للمعايير الصناعية الألمانية الدقيقة، أحد مكونات التثبيت المتطورة. لقد تم تصميمه بشكل أساسي للتجميع الميكانيكي الدقيق، والقفل المخفي، وسيناريوهات تجميع المعدات عالية الدقة. على عكس التركيب المكشوف التقليدي للبراغي السداسية الخارجية التي تعتمد على مفاتيح ربط خارجية للتشغيل، فإن هذا اللولب يستخدم فتحة سداسية مدمجة + هيكل مدمج برأس أسطواني، والذي يمكن استيعابه بالكامل داخل فتحة قطعة العمل، مما يحقق تجميعًا مخفيًا ومسطحًا. فهو يعالج بشكل فعال نقاط الضعف الصناعية مثل التداخل البارز للمثبتات التقليدية، وعدم القدرة على العمل في المساحات الضيقة بسبب المساحة المحدودة، وأسطح التجميع غير المنتظمة.

إرسال الاستفسار

Product Description

عندما كان مصنع Wanluo يقوم بتطوير هذا المسمار ذو الغطاء السداسي DIN 912 Allen Bolt، فقد اعتمد على عمليات تزوير باردة متكاملة وعمليات لف خيط دقيقة. يتمتع الهيكل العام بدقة عالية وثبات قفل قوي. مع الفولاذ المقاوم للصدأ عالي الجودة، يمكنه الحفاظ على حالة القفل الدقيقة لفترة طويلة تحت الاهتزاز وظروف العمل المعقدة. إنه المسمار الداعم الأساسي للتجميع المتطور للمعدات الآلية والقوالب الدقيقة والأدوات والأجهزة.

ميزات المنتج

1. هيكل التثبيت المضمن، لا تدخل التجمع

يعتمد برغي غطاء المقبس السداسي DIN 912 Allen Bolt على تصميم مدمج برأس أسطواني. بعد القفل، لا يتم الكشف عن أي مكونات، مما لن يعيق حركة الملحقات المحيطة أو تجميع المعدات وتركيبها. إنها تناسب بشكل مثالي الهياكل الدقيقة التي تتطلب الأسطح المسطحة، والتجميع المحكم، والتركيب المنزلق، مما يحسن بشكل كبير من سلامة التجميع الإجمالية للمعدات.

2. تصميم محرك سداسي داخلي، قدرة قوية على التكيف في المساحات الضيقة

يحتوي على فتحة محرك سداسية قياسية مدمجة، ويمكن استكماله بمفتاح ربط سداسي داخلي دون ترك مساحة دوران مفتاح الربط الخارجي. إنه يحل بشكل خاص مشاكل البناء في الهياكل المدمجة ونقاط التثبيت الكثيفة والتجاويف الضيقة. إن قدرتها على التكيف في التجميع أعلى بكثير من البراغي السداسية الخارجية التقليدية.

3. عملية صب دقيقة، مشاركة دقيقة دون انزلاق

يتم تشكيلها من خلال عملية تزوير على البارد من قطعة واحدة، جنبًا إلى جنب مع معالجة درفلة الخيوط عالية الدقة. شكل الأسنان ممتلئ وموحد، مع معايير تحمل صارمة. يتميز الثقب الداخلي بتركيز عالي وجدار داخلي أملس. تم تركيب عملية التفكيك بإحكام، وقفل عزم الدوران العالي ليس عرضة للتشقق، أو الانزلاق، أو كسر الخيط. وهو يدعم تفكيك التصحيح المتكرر، ولا تنخفض الدقة على مدى فترة طويلة.

4. أداء مادي مستقر ودائم ومقاوم للتآكل

إنه يختار مواد خام من الفولاذ المقاوم للصدأ عالي النقاء، مما يمنح المنتج قوة شد ممتازة ومقاومة للتعب. يمكنها تحمل الاهتزازات المتكررة وظروف التشغيل الميكانيكية الترددية للمعدات، كما أنها تتمتع بمقاومة ممتازة للصدأ والتآكل. إنها ليست خائفة من التآكل الرطب والخفيف في البيئات المعقدة. تم تحسين المتانة بشكل ملحوظ.

5. تصميم تركيب سطح القاعدة، قوة قفل موحدة

الجزء السفلي من المسمار مسطح، والرأس مستدير بسلاسة. إنها تتميز بتناسب عالي للغاية مع الفتحة العمياء لقطعة الشغل، وقوة القفل موحدة بدون تحميل غير متساوي. لن يتسبب في تشوه الضغط المحلي، أو القفل الخاطئ، أو مشاكل الارتخاء، مما يضمن اتساق قوة القفل في كل نقطة تجميع.

سيناريو التطبيق

1. تجميع أدوات القالب الدقيق

2. تجميع المعدات الميكانيكية الآلي

3. الأجهزة الدقيقة والمعدات الكهربائية

4. تعديل وصيانة الهيكل الميكانيكي المتطور

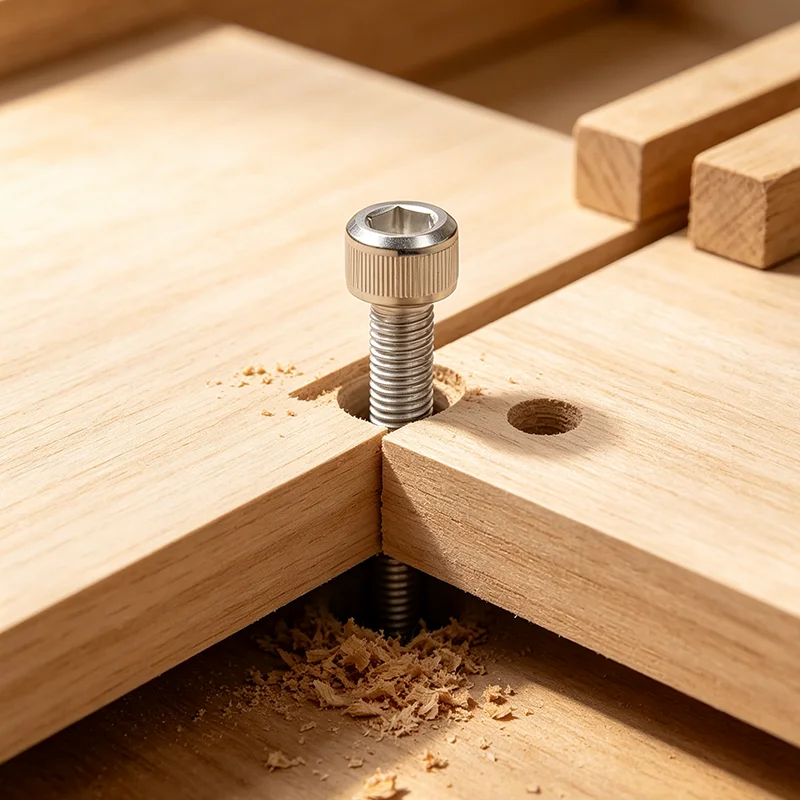

Hex Socket Cap Screw Din 912 Allen Bolt

المزايا الهيكلية وأداء العملية

تعتمد مسامير ألين DIN 912 تشكيلًا باردًا من قطعة واحدة وعملية لف خيط دقيقة، مع ملف تعريف خيط كامل وموحد وتحكم دقيق في التسامح. تتم معالجة الأخدود السداسي الداخلي القياسي بعمق بجدار داخلي أملس وتركيز عالي، مما يضمن ملاءمة محكمة مع مفاتيح ألين دون الانزلاق أو كسر الأسنان أثناء التجميع. يمكن ربط الجزء السفلي من الرأس المستدير والسطح المحمل المسطح بشكل وثيق بفتحة غاطسة لقطعة العمل، مما يحقق التركيب المخفي المسطح بدون نتوءات بارزة. تمنح المواد الخام المصنوعة من الفولاذ المقاوم للصدأ عالية النقاء للبراغي مقاومة شد ممتازة ومقاومة التعب ومقاومة التآكل، مما يحافظ على دقة تثبيت مستقرة على المدى الطويل في الاهتزازات المتكررة وبيئات العمل القاسية، ويحسن بشكل فعال سلامة وجماليات تجميع المعدات.

معلمة المنتج

عنصر المعلمة	المواصفات التفصيلية
اسم المنتج	برغي بغطاء مقبس سداسي من الفولاذ المقاوم للصدأ، DIN 912 Allen Bolt
المعيار التنفيذي	DIN 912، ISO 4762، GB قياسي، طول وحجم مخصص غير قياسي
المواد المتاحة	304، 316، 316L الفولاذ المقاوم للصدأ؛ 2205/2507 فولاذ مزدوج قابل للتخصيص
نطاق الحجم	M2-M48 مواصفات مترية كاملة، جسم لولبي قصير جدًا/طويل جدًا مخصص
نوع محرك الأقراص	محرك مقبس سداسي داخلي دقيق، مطابقة لمفتاح ألين القياسي
المعالجة السطحية	التخليل والتخميل، خيط خالٍ من الحرق، سطح أملس مضاد للتآكل
الخواص الميكانيكية	قوة شد عالية، ثبات قفل قوي، مضاد للتعب ومضاد للارتخاء
طريقة التغليف	تغليف مستقل مقاوم للرطوبة + كرتونة تصدير، تعبئة البليت للطلبات بالجملة
خدمة التوريد	العرض بالجملة الفوري، والتخصيص غير القياسي، والشراء المختلط الشامل

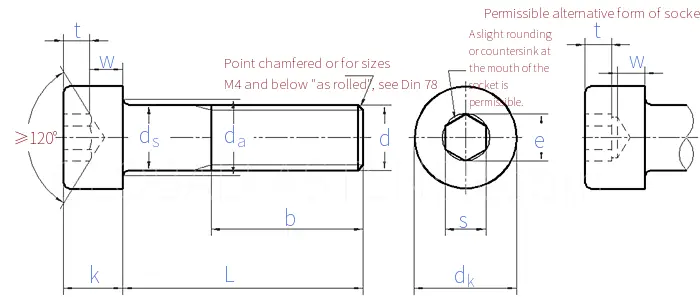

Hex Socket Cap Screw Din 912 Allen Bolt

حجم الخيط d			م1.4	م1.6	م2	م2.5	م3	م4	م5	م6	م8	م10	م12	(م14)	م16	(م18)	م20
P	يقذف	خيط خشن	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		درجة الخيط الدقيقة -1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		درجة الخيط الدقيقة -2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	رأس عادي	الأعلى	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	رؤوس مخرشة	الأعلى	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	دقيقة		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	الأعلى		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	الأعلى		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	دقيقة		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	دقيقة		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	الأعلى		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	دقيقة		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	الحجم الاسمي		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	دقيقة		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	الأعلى		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	دقيقة		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	دقيقة		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

حجم الخيط d			(م22)	م24	(م27)	م30	(م33)	م36	م42	م48	م56	م64	م72	م80	م90	M100
P	يقذف	خيط خشن	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		درجة الخيط الدقيقة -1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		درجة الخيط الدقيقة -2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	رأس عادي	الأعلى	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	رؤوس مخرشة	الأعلى	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	دقيقة		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	الأعلى		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	الأعلى		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	دقيقة		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	دقيقة		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	الأعلى		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	دقيقة		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	الحجم الاسمي		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	دقيقة		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	الأعلى		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	دقيقة		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	دقيقة		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
