GB819 برغي الآلة الغاطس المتقاطع

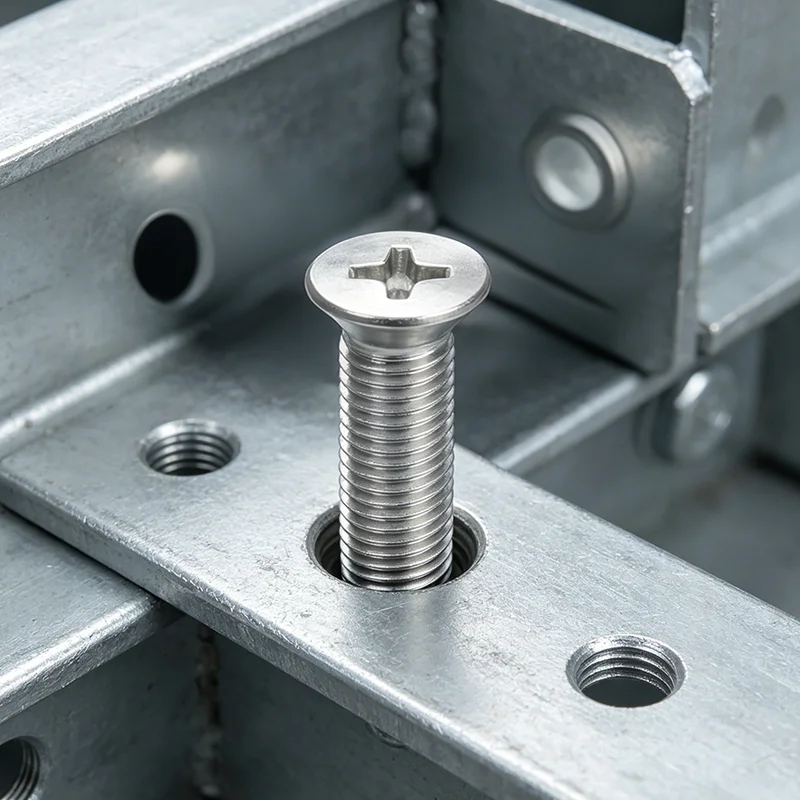

يتم إنتاج برغي الماكينة الغاطس المتقاطع GB819 الصيني التابع لمورد Wanluo بشكل صارم وفقًا للمواصفات القياسية الوطنية، وهو متخصص في سيناريوهات التجميع الدقيقة المسطحة. يختلف هذا النموذج عن براغي آلة الرأس ذات الرأس GB818 البارزة، فهو يعتمد هيكل رأس غاطس مدبب بزاوية 90 درجة، والذي يمكن دمجه بالكامل في قطعة العمل بعد تشديده لتحقيق سطح مسطح للغاية بدون نتوء.
باعتباره برغي آلة متري قياسي كامل الخيط، يتطلب برغي الآلة الغاطس GB819 من Wanluo فتحات ملولبة متطابقة للتجميع، ويتميز بمطابقة خيوط عالية الدقة، بدون تركيب فضفاض وقفل ثابت. إنه يحل بشكل مثالي مشاكل تداخل المسمار البارز، وسطح قطعة العمل غير المسطح والأجزاء المتحركة المسدودة في التجميع الدقيق، ويستخدم على نطاق واسع في المعدات عالية التسطيح والقوالب الدقيقة وتجميع المنتجات المبسطة.
خصائص بناء المنتج وبراعة الإنتاج الضخم
تعتمد براغي الماكينة ذات الرأس الغاطس GB819 تشكيلًا مدمجًا على البارد وعملية لف خيط ثانوية عالية الدقة. يتميز الرأس المستدق القياسي الصناعي بزاوية 90 درجة بتسامح دقيق للزاوية، والذي يناسب بشكل مثالي فتحات سطح العمل العالمية لتحقيق تركيب متدفق سلس. تتناسب التجويف المتقاطع القياسي العميق بشكل محكم مع المفكات اليدوية والكهربائية، مما يؤدي بشكل فعال إلى تجنب انزلاق الأداة وتلف الأخدود أثناء تجميع الدفعة عالية السرعة والتفكيك المتكرر. يتميز الخيط المتري الكامل والموحد بتسامح دقيق للأبعاد، ومسمار سلس وضيق تركيب قوي، دون تشويش أو انزلاق الخيط. مصنوع من الفولاذ المقاوم للصدأ عالي الجودة ومواد الفولاذ الكربوني المجلفن، ويتميز جسم اللولب بصلابة موحدة، ومقاومة شد ممتازة، وأداء مضاد للتعب ومضاد للتآكل، والحفاظ على دقة تثبيت مستقرة على المدى الطويل في مختلف بيئات العمل الخفيفة والمتوسطة الحمل.
معلمة المنتج
|
عنصر المعلمة |
المواصفات التفصيلية |
|
اسم المنتج |
GB819 برغي غاطس متقاطع للآلة، مسمار آلة متري ذو رأس مسطح |
|
المعيار التنفيذي |
GB819، معيار ISO، معيار DIN/ANSI المرجعي الترافقي |
|
المواد المتاحة |
304، 316، 316L الفولاذ المقاوم للصدأ، الكربون الصلب مطلي بالزنك |
|
نطاق الحجم |
M1.6-M12 الأحجام المترية القياسية الكاملة، الطول المخصص غير القياسي متاح |
|
نوع الرأس |
رأس غاطس مدبب قياسي بزاوية 90 درجة، تركيب مخفي متدفق بالكامل |
|
نوع محرك الأقراص |
تجويف متقاطع قياسي، متوافق مع الأدوات اليدوية والكهربائية العالمية |
|
ميزة الموضوع |
خيط متري كامل دقيق، درجة أسنان موحدة، دقة مطابقة عالية |
|
المعالجة السطحية |
التخليل والتخميل، سطح أملس خالٍ من النتوءات، مضاد للصدأ ومضاد للتآكل |
|
الخواص الميكانيكية |
قوة شد عالية، قوة قفل ثابتة، مقاومة للتعب، تثبيت قابل لإعادة الاستخدام |
|
طريقة التغليف |
تغليف داخلي مقاوم للرطوبة + كرتونة تصدير، تعبئة البليت للطلبات بالجملة |
|
خدمة التوريد |
العرض بالجملة الفوري، والتخصيص غير القياسي، والشراء المختلط الشامل |

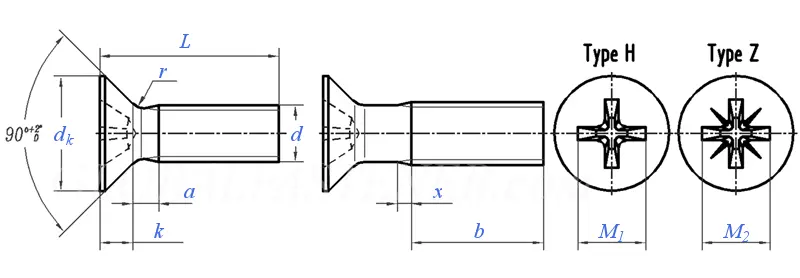

| موضوع المسمار d |
م1.6 | م2 | م2.5 | م3 | (م3.5) | م4 | م5 | م6 | م8 | م10 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | يقذف | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | ||
| a | الأعلى | 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 | 3 | ||
| dk | النظرية. | الأعلى | 3.6 | 4.4 | 5.5 | 6.3 | 8.2 | 9.4 | 10.4 | 12.6 | 17.3 | 20 | |
| فِعلي | الحد الأقصى = الحجم الاسمي | 3.0 | 3.8 | 4.7 | 5.5 | 7.30 | 8.40 | 9.30 | 11.30 | 15.80 | 18.30 | ||
| دقيقة | 2.7 | 3.5 | 4.4 | 5.2 | 6.94 | 8.04 | 8.94 | 10.87 | 15.37 | 17.78 | |||
| k | الحد الأقصى = الحجم الاسمي | 1 | 1.2 | 1.5 | 1.65 | 2.35 | 2.7 | 2.7 | 3.3 | 4.65 | 5 | ||
| r | الأعلى | 0.4 | 0.5 | 0.6 | 0.8 | 0.9 | 1 | 1.3 | 1.5 | 2 | 2.5 | ||
| x | الأعلى | 0.9 | 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 | 3.8 | ||
| رقم المقبس | 0 | 0 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 | |||
| M1 | المرجع. | 1.6 | 1.9 | 2.9 | 3.2 | 4.4 | 4.6 | 5.2 | 6.8 | 8.9 | 10 | ||
| M2 | المرجع. | 1.6 | 1.9 | 2.8 | 3 | 4.1 | 4.4 | 4.9 | 6.6 | 8.8 | 9.8 | ||
| عمق الاختراق | النوع ح | الأعلى | 0.9 | 1.2 | 1.8 | 2.1 | 2.4 | 2.6 | 3.2 | 3.5 | 4.6 | 5.7 | |
| دقيقة | 0.6 | 0.9 | 1.4 | 1.7 | 1.9 | 2.1 | 2.7 | 3.0 | 4.0 | 5.1 | |||
| اكتب Z | الأعلى | 0.95 | 1.2 | 1.73 | 2.01 | 2.2 | 2.51 | 3.05 | 3.45 | 4.6 | 5.64 | ||
| دقيقة | 0.7 | 0.95 | 1.48 | 1.76 | 1.75 | 2.06 | 2.6 | 3 | 4.15 | 5.19 | |||
الفوائد الوظيفية الأساسية وتطبيق هندسة النظم
1. تصميم التركيب الغاطس الكامل يزيل تمامًا نتوءات السطح، ويتجنب بشكل فعال الاحتكاك والاصطدام والتشويش للأجزاء المنزلقة الميكانيكية، مما يضمن التشغيل السلس والتسطيح العالي لقطع العمل المجمعة.
2. الرأس المستدق القياسي بزاوية 90 درجة يناسب فتحات التجويف الشاملة بشكل مثالي، مما يحقق تجميع تركيب سلس، مما يحسن بشكل كبير من التسطيح والجماليات العامة لأسطح المعدات، ومناسب لتجميع المظهر عالي الدقة.
3. يتميز الخيط المتري الكامل المدرفل بدقة بدقة تحمل عالية، ويتوافق تمامًا مع الصواميل القياسية والغسالات والثقوب الملولبة، مع شد سلس وعدم انزلاق الخيط، مما يدعم التفكيك والصيانة المتكررة على المدى الطويل.
4. هيكل التجويف المتقاطع الأمثل يعزز إحكام تركيب الأداة، ويمنع بشكل فعال الانزلاق وتلف الأخدود أثناء القفل ذو عزم الدوران العالي وتجميع الدفعة، مما يحسن كفاءة الإنتاج وإنتاجية التجميع.
5. خيارات المواد المتعددة تتكيف مع بيئات العمل المختلفة. تقاوم إصدارات الفولاذ المقاوم للصدأ الأكسدة والتآكل، بينما يقلل الفولاذ الكربوني المجلفن من تكاليف الشراء، ويغطي متطلبات تجميع الإضاءة الداخلية ومتطلبات المشهد الخارجي الذي يسبب تآكلًا طفيفًا.
التعليمات
Q1: ما هو الفرق بين براغي الماكينة GB819 وGB818؟
A1: GB818 عبارة عن رأس وعاء بارز للتركيب المكشوف التقليدي، في حين أن GB819 عبارة عن رأس مسطح غاطس للتركيب المخفي المتدفق بالكامل. مواصفات الخيوط الخاصة بها متسقة، فقط هيكل الرأس مختلف. يتم استخدام GB819 خصيصًا للسيناريوهات التي تتطلب عدم وجود نتوء وسطح مستوٍ للغاية.
Q2: هل يحتاج GB819 إلى ثقوب مستغلة مسبقًا للتثبيت؟
ج2: نعم. باعتباره برغيًا قياسيًا للآلة، يجب أن يتطابق مع فتحات ملولبة ملولبة مسبقًا أو صواميل داعمة للتثبيت. لا يمكن تركيبه بشكل مباشر مثل البراغي ذاتية التنصت، مما يضمن تحمل التجميع عالي الدقة.
س3: هل سيؤثر الرأس الغاطس على قوة التثبيت؟
A3: لا. إن خيط جسم اللولب والقطر الأساسي يعتمدان التصميم الصناعي القياسي، مع قوة شد ثابتة وثبات قفل لمسامير الماكينة العادية. يقوم الرأس الغاطس بتغيير شكل التثبيت فقط دون تقليل أداء التثبيت.
س 4: ما هي السيناريوهات التي تناسبها براغي GB819؟
A4: يستخدم على نطاق واسع في الأدوات الدقيقة والأجزاء المنزلقة لمعدات التشغيل الآلي وملحقات القوالب وأغلفة المعدات الإلكترونية وتجميع الأثاث المسطح وجميع السيناريوهات التي تتطلب سطحًا مستوًا ولا يوجد تدخل هيكلي.
س 5: هل يمكنك تخصيص مواصفات خاصة لمسامير GB819؟
ج5: نعم. نحن ندعم تخصيص طول المسمار غير القياسي، ودرجة الخيط الخاصة، والمعالجة السطحية المخصصة لتلبية احتياجات التجميع الدقيقة والتخصيص الهندسي.
