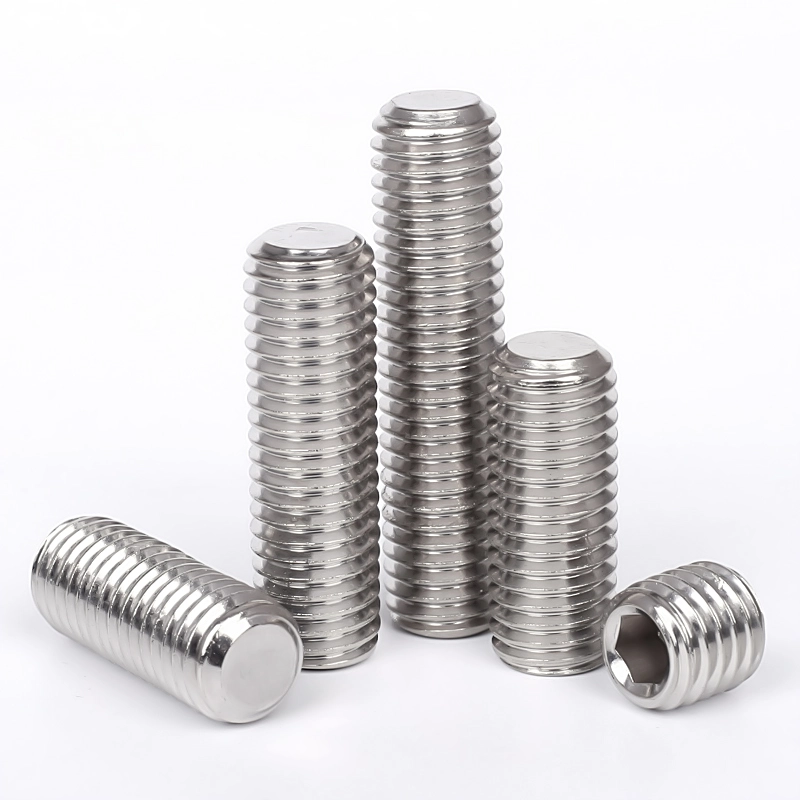

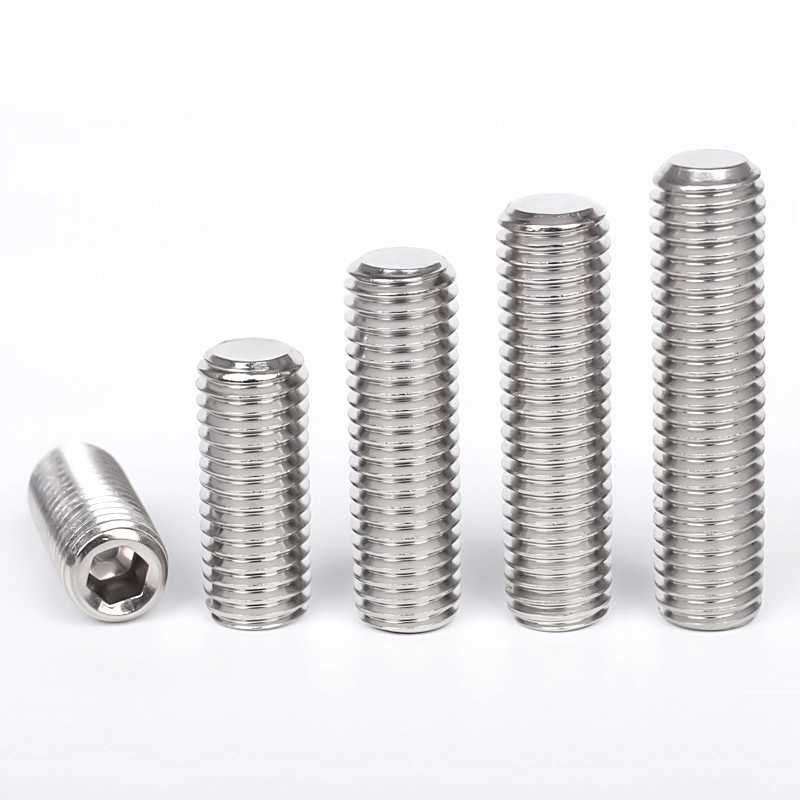

الفولاذ المقاوم للصدأ DIN 913 برغي مجموعة النهاية المسطحة
يتم تصنيع براغي مجموعة الفولاذ المقاوم للصدأ DIN 913 ذات النهاية المسطحة من Wanluo بشكل صارم وفقًا للمعايير الصناعية الألمانية، والتي تنتمي إلى مثبتات المقبس السداسية مقطوعة الرأس عالية الدقة. يختلف هذا المسمار عن جميع براغي الرأس المكشوفة التقليدية، ويتميز بتصميم بدون رأس بالكامل مع وجه طرفي مسطح ومحرك سداسي داخلي، مخصص للوضع المخفي، والقفل المضاد للارتخاء، وتجميع الحد الثابت.
يمكن تثبيت برغي مجموعة الصلب المسطح DIN 913 من مورد Wanluo بالكامل في الفتحة الملولبة دون أجزاء بارزة، مما يحل تمامًا مشاكل التداخل الهيكلي وتصادم المكونات وإزاحة الموضع الناتج عن رؤوس البراغي المكشوفة. يوفر الطرف المسطح ضغطًا سطحيًا موحدًا، مما يحقق تحديد موضع دقيق دون الإضرار بسطح قطعة العمل الملامسة، مما يجعله أداة تثبيت دقيقة أساسية لأجزاء النقل الميكانيكية، وتثبيت العمود وضبط القالب.
السمات الهيكلية الرئيسية وسير عمل التصنيع من الدرجة الصناعية
يعتمد برغي مجموعة النهاية المسطحة DIN 913 عملية تزوير على البارد ولفائف خيط متكاملة عالية الدقة مع التحكم في التسامح القياسي بالحجم الكامل. يضمن الهيكل بدون رأس المتكامل عدم وجود أي نتوء بعد اللولب الكامل، مما يحقق التثبيت المخفي تمامًا. تم تشكيل المقبس السداسي الداخلي القياسي بعمق مع جدار داخلي أملس، ويتوافق مع أدوات ألين الدقيقة بشكل مثالي، ويدعم قفل عزم الدوران العالي والتعديل الدقيق دون انزلاق الأداة أو تشوه المقبس. وجه القطع المسطح مصقول بدقة بسطح مسطح وخالي من النتوءات، والذي يمكن أن يتناسب مع مستوى تلامس قطعة العمل بإحكام، ويشتت ضغط التثبيت بالتساوي ويتجنب المسافة البادئة المحلية أو تلف السطح. يتميز الخيط الموحد ذو القسم الكامل بمسافة دقيقة للأسنان وأداء براغي سلس، مما يتيح إحكامًا وفكًا مرنًا لتعديل الموضع بشكل متكرر. مصنوع من الفولاذ المقاوم للصدأ عالي الجودة وسبائك الفولاذ عالية القوة، ويتميز جسم المسمار بصلابة عالية، ومقاومة ضغط قوية ومقاومة ممتازة للتآكل، والحفاظ على دقة تحديد المواقع المستقرة في ظل الاهتزاز طويل الأمد وظروف الحمل المتناوبة.
معلمة المنتج
|
عنصر المعلمة |
المواصفات التفصيلية |
|
اسم المنتج |
DIN 913 برغي مجموعة النهاية المسطحة، برغي مقبس سداسي مقطوع الرأس |
|
المعيار التنفيذي |
DIN 913، ISO 4026، GB قياسي، أحجام مخصصة غير قياسية |
|
المواد المتاحة |
304، 316L الفولاذ المقاوم للصدأ، 12.9 درجة سبائك الصلب، الكربون الصلب |
|
نطاق الحجم |
M2-M16 الأحجام المترية القياسية الكاملة، طول مخصص قصير جدًا/طويل جدًا |
|
نوع الهيكل |
تصميم بدون رأس، وجه مسطح، محرك مقبس سداسي داخلي |
|
نوع محرك الأقراص |
مقبس سداسي داخلي قياسي، متوافق مع مفاتيح ألين الدقيقة |
|
ميزة الموضوع |
خيط متري موحد بالكامل، دقة تحمل عالية، براغي سلسة |
|
المعالجة السطحية |
التخليل والتخميل / أكسيد أسود / مطلي بالزنك، لمسة نهائية خالية من الاختباء |
|
الخواص الميكانيكية |
صلابة عالية، مقاومة قوية للضغط، تحديد المواقع بدقة، تخفيف مضاد للاهتزاز |
|
طريقة التغليف |
حقيبة داخلية مقاومة للرطوبة + كرتونة تصدير، تعبئة البليت للشحن بالجملة |
|
خدمة التوريد |
التوريد الفوري بكميات كبيرة، والتخصيص غير القياسي، ومصادر التثبيت الشاملة |
| موضوع المسمار d |
م1.4 | م1.6 | (م1.8) | م2 | م2.5 | م3 | م4 | م5 | م6 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | يقذف | 0.3 | 0.35 | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | |
| dp | الأعلى | 0.7 | 0.8 | 0.9 | 1 | 1.5 | 2 | 2.5 | 3.5 | 4 | |
| دقيقة | 0.45 | 0.55 | 0.65 | 0.75 | 1.25 | 1.75 | 2.25 | 3.2 | 3.7 | ||
| e | دقيقة | 0.803 | 0.803 | 0.803 | 1.003 | 1.427 | 1.73 | 2.3 | 2.87 | 3.44 | |
| s | الحجم الاسمي | 0.7 | 0.7 | 0.7 | 0.9 | 1.3 | 1.5 | 2 | 2.5 | 3 | |
| الأعلى | 0.724 | 0.724 | 0.724 | 0.902 | 1.295 | 1.545 | 2.045 | 2.56 | 3.08 | ||
| دقيقة | 0.711 | 0.711 | 0.711 | 0.889 | 1.27 | 1.52 | 2.02 | 2.52 | 3.02 | ||
| t | دقيقة | قصير | 0.6 | 0.7 | 0.8 | 0.8 | 1.2 | 1.2 | 1.5 | 2 | 2 |
| طويل | 1.4 | 1.5 | 1.6 | 1.7 | 2 | 2 | 2.5 | 3 | 3.5 | ||
| L0① | الحجم الاسمي | 2 | 2.5 | 2.5 | 3 | 3 | 4 | 5 | 6 | 6 | |
| موضوع المسمار d |
م8 | م10 | م12 | (م14) | م16 | (م18) | م20 | (م22) | م24 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | يقذف | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | |
| dp | الأعلى | 5.5 | 7 | 8.5 | 10 | 12 | 13 | 15 | 17 | 18 | |
| دقيقة | 5.2 | 6.64 | 8.14 | 9.64 | 11.57 | 12.57 | 14.57 | 16.57 | 17.57 | ||
| e | دقيقة | 4.58 | 5.72 | 6.86 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | |
| s | الحجم الاسمي | 4 | 5 | 6 | 6 | 8 | 10 | 10 | 12 | 12 | |
| الأعلى | 4.095 | 5.095 | 6.095 | 6.095 | 8.115 | 10.115 | 10.115 | 12.142 | 12.142 | ||
| دقيقة | 4.02 | 5.02 | 6.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | ||
| t | دقيقة | قصير | 3 | 4 | 4.8 | 5.6 | 6.4 | 7.2 | 8 | 9 | 10 |
| طويل | 5 | 6 | 8 | 9 | 10 | 11 | 12 | 13.5 | 15 | ||
| L0① | الحجم الاسمي | 6 | 8 | 12 | 14 | 16 | 16 | 16 | 18 | 20 | |
تحليل مزايا المشتريات وبيئات النشر النموذجية
1. هيكل التثبيت المخفي بدون رأس يحقق عدم وجود نتوء بعد التجميع، مما يتجنب تمامًا التداخل الهيكلي واحتكاك الأجزاء، ومناسب للأجزاء المتحركة الميكانيكية وسيناريوهات التجميع في الأماكن الضيقة المدمجة.
2. يشكل تصميم الوجه المسطح الدقيق اتصالًا موحدًا للسطح مع قطعة العمل، مما يحقق تحديد موضع دقيق وتحديد الحد دون سحق أو خدش سطح الاتصال، مما يحمي سلامة الأجزاء الدقيقة.
3. يدعم المحرك السداسي الداخلي القياسي الضبط الدقيق وقفل عزم الدوران العالي، مما يتيح تعديل الموضع المرن والتثبيت الثابت، ويحل بشكل فعال مشاكل إزاحة الموضع وتخفيفه الناتجة عن اهتزاز تشغيل المعدات على المدى الطويل.
4. تضمن عملية لف الخيط عالية الدقة مطابقة الخيط الضيق والتعديل التلسكوبي السلس، ومناسبة للتفكيك المتكرر وتصحيح الأخطاء وصيانة المعدات الدقيقة، مع أداء تثبيت مستقر ودائم.
5. خيارات المواد والدرجات المتعددة تلبي متطلبات العمل المتنوعة. سبائك الفولاذ عالية القوة مخصصة لوضع الأحمال الثقيلة، في حين أن الفولاذ المقاوم للصدأ مخصص للبيئات الخارجية والمضادة للتآكل، ويغطي صناعات القوالب والأتمتة والأجهزة.
التعليمات
Q1: ما هو استخدام برغي مجموعة النهاية المسطحة DIN 913 بشكل أساسي؟
A1: DIN 913 عبارة عن برغي مسطح بدون رأس، يستخدم بشكل رئيسي لتحديد المواقع بدقة، وقفل مضاد للارتخاء وتثبيت محدود للأعمدة والقوالب والأجزاء الميكانيكية. يتم تطبيقه على نطاق واسع في السيناريوهات التي تتطلب تركيبًا مخفيًا ولا يسبب ضررًا لسطح التلامس.
س2: ما الفرق بين DIN 913 ومسامير التثبيت الأخرى؟
A2: يتميز DIN 913 بطرف مسطح لتركيب السطح وتحديد موضع غير قابل للتلف؛ بالمقارنة مع براغي المجموعة المخروطية أو نهاية الكوب، فإنها لن تترك فجوات على قطعة العمل، وهي أكثر ملاءمة للأجزاء الدقيقة وتثبيت السطح الأملس.
Q3: هل يمكن فك البراغي مقطوعة الرأس بسهولة؟
A3: لا. مع الخيط الكامل عالي الدقة وهيكل القفل السداسي عالي عزم الدوران، فإنه يناسب الفتحة الملولبة بإحكام. مجهزة بغراء الخيوط أو مقاييس القفل المساعدة، يمكنها الحفاظ على أداء ممتاز ضد الارتخاء في بيئات الاهتزاز طويلة المدى.
س 4: هل يمكن استخدام براغي DIN 913 لضبط الوضع الدقيق؟
ج4: نعم. يتيح الخيط القياسي الموحد إمكانية التعديل التلسكوبي للمسافة الدقيقة، وهو مناسب جدًا للتصحيح الدقيق لفجوات القالب، والموضع الأفقي للمعدات ودقة التجميع الميكانيكي.
س 5: هل تقدمون براغي عالية القوة؟
ج5: بالتأكيد. نحن نوفر إصدارات تقليدية من الفولاذ المقاوم للصدأ وإصدارات من سبائك الفولاذ عالية القوة بدرجة 12.9، والتي يمكن أن تلبي متطلبات تحديد المواقع ذات الأحمال الثقيلة ومتطلبات تجميع المعدات عالية الدقة.
