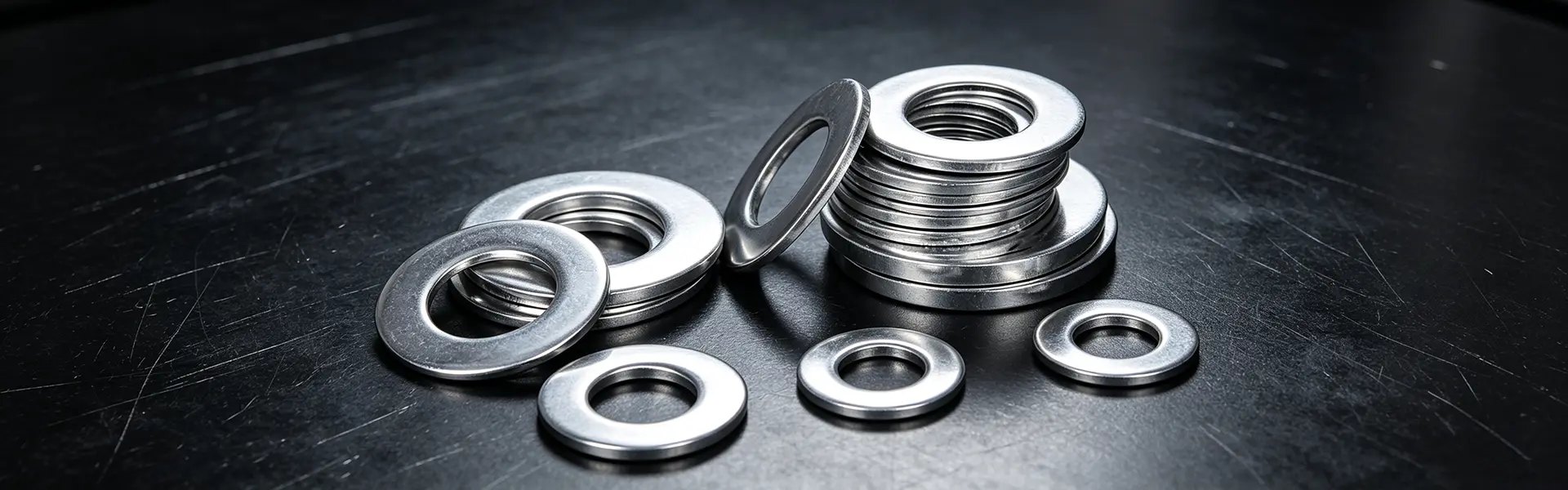

غسالة مسطحة من الفولاذ المقاوم للصدأ DIN 125

إن الغسالة المسطحة المصنوعة من الفولاذ المقاوم للصدأ DIN 125 المقدمة من مصنع Wanluo هي حشية مسطحة عالمية قياسية ألمانية الصنع. وهو أيضًا مكون الملحقات الأساسي الأكثر قابلية للتطبيق على نطاق واسع في نظام التجميع الصناعي. يختلف عن التصميمات الوظيفية للغسالات المضادة للارتخاء وحشوات الختم ذات الشكل الخاص، ويتميز هذا المنتج بهيكل عادي مسطح نقي أحادي الطبقة. وتشمل خصائصه الأساسية تفاوتات القطر الداخلي والخارجي عالية الدقة وسطح أملس ومسطح. إنه مخصص لحل مشاكل التجميع الأساسية مثل توزيع الضغط، وحماية قطع العمل، والضبط الدقيق للفجوات أثناء تجميع البراغي.

إرسال الاستفسار

Product Description

يمكن للغسالات المسطحة المصنوعة من الفولاذ المقاوم للصدأ DIN 125 المصنعة من قبل موردي Wanluo أن تمنع بشكل فعال عيوب التجميع الشائعة مثل المسافة البادئة لسطح اللوحة، وتركيز الضغط، وتآكل الاحتكاك المعدني، والتثبيت غير المحكم الناتج عن ضغط البراغي المباشر. يتم إنتاج المنتج بما يتوافق تمامًا مع المعايير الصناعية الألمانية، وذلك باستخدام تقنيات الختم الدقيق وتشذيب الحواف المستديرة للتشكيل. سطح اللوحة خالي من النتوءات، والسمك موحد ومسطح. مكملاً ركائز الفولاذ المقاوم للصدأ والفولاذ الكربوني عالي الجودة، فإنه يظهر مقاومة ممتازة للضغط، ومقاومة للتآكل، وأداء متانة، ويمكن تطبيقه على معظم سيناريوهات التثبيت التقليدية في المعدات الميكانيكية، والأجهزة الإلكترونية، والهندسة الإنشائية، والمجالات الصناعية اليومية.

مزايا المنتج

1. حماية موحدة لتوزيع الضغط، مما يمنع تلف ضغط قطعة العمل

يمكن للهيكل المستوي المسطح والمتكامل أن يشتت بشكل كبير الضغط المحلي لقفل الترباس، وتجنب تركيز الضغط بنقطة واحدة. يمكنه حماية الألواح الرقيقة والبلاستيك وأسطح الطلاء الدقيقة والركائز الهشة بشكل فعال من الانهيار أو المسافة البادئة أو التشوه. إنها مناسبة بشكل خاص لعمليات تجميع الأجزاء الرقيقة ومكونات المظهر الدقيق.

2. تحمل حجم عالي الدقة، مع قدرة قوية للغاية على التكيف

الثقب الداخلي مثقوب بدقة، وأبعاد القطر الداخلي والخارجي قياسية. يمكن أن يكون مطابقًا تمامًا للمعايير الألمانية المختلفة، والمسامير، والمسامير، والصواميل ذات المعايير الصينية. تركيز التجميع مرتفع، ولن تكون هناك مشاكل انحراف أو تشويش أو إزالة مفرطة. إنها مناسبة لغالبية أنظمة التثبيت العالمية في جميع أنحاء العالم.

3. سطح المرآة أملس بدون نتوءات، ولا يسبب ضررًا لسطح التلامس الدقيق

بعد التلميع الدقيق ومعالجة الحواف الدائرية، تصبح أسطح اللوحة العلوية والسفلية ناعمة ونظيفة، بدون حواف حادة أو نتوءات أو بقع سوداء مؤكسدة. أثناء التجميع، لن يخدش سطح قطعة العمل، الطلاء، وسطح الربط الدقيق، مما يلبي متطلبات التجميع السلس والخالي من الغبار للمعدات المتطورة والأدوات الدقيقة.

4. هيكل مستقر ومقاومة الضغط، لا تشوه تحت الضغط على المدى الطويل

يتم تشكيلها عن طريق ختم قطعة واحدة من الفولاذ عالي النقاء، بسماكة موحدة ومواد كثيفة. قدرة تحمل الضغط مستقرة. في ظل القفل الثابت طويل الأمد والأحمال الديناميكية الطفيفة، فهو ليس عرضة للانهيار أو التزييف أو التشوه البلاستيكي، ويحافظ دائمًا على حالة مسطحة وملائمة، مما يضمن استقرار التثبيت.

معلمة المنتج

عنصر المعلمة	المواصفات التفصيلية
اسم المنتج	غسالة مسطحة DIN 125، حشية مسطحة من الفولاذ المقاوم للصدأ
المعيار التنفيذي	DIN 125، معيار ISO، معيار GB، أبعاد مخصصة غير قياسية
المواد المتاحة	304، 316L من الفولاذ المقاوم للصدأ، فولاذ كربوني مطلي بالزنك، نحاس
نطاق الحجم	M1.6-M24 أحجام مطابقة قياسية كاملة وسمك مخصص وقطر خارجي
نوع الهيكل	هيكل أحادي الطبقة مسطح للغاية، شكل دائري مسطح، جوانب مزدوجة ناعمة
تكنولوجيا المعالجة	ختم دقيق، إزالة حواف الحواف، تسوية مسطحة، تلميع السطح
مطابقة السحابة	ملاءمة عالمية للبراغي المترية القياسية، ومسامير الماكينة والصواميل
المعالجة السطحية	التخليل والتخميل / مطلي بالزنك / مصقول ومضاد للصدأ ومضاد للتآكل
الخواص الميكانيكية	سمك موحد، تسطيح عالي، مقاومة ضغط قوية، لا تشوه
طريقة التغليف	حقيبة داخلية مقاومة للرطوبة + كرتونة تصدير، تعبئة البليت للطلبات بالجملة
خدمة التوريد	العرض بالجملة الفوري، والتخصيص غير القياسي، والشراء المختلط الشامل

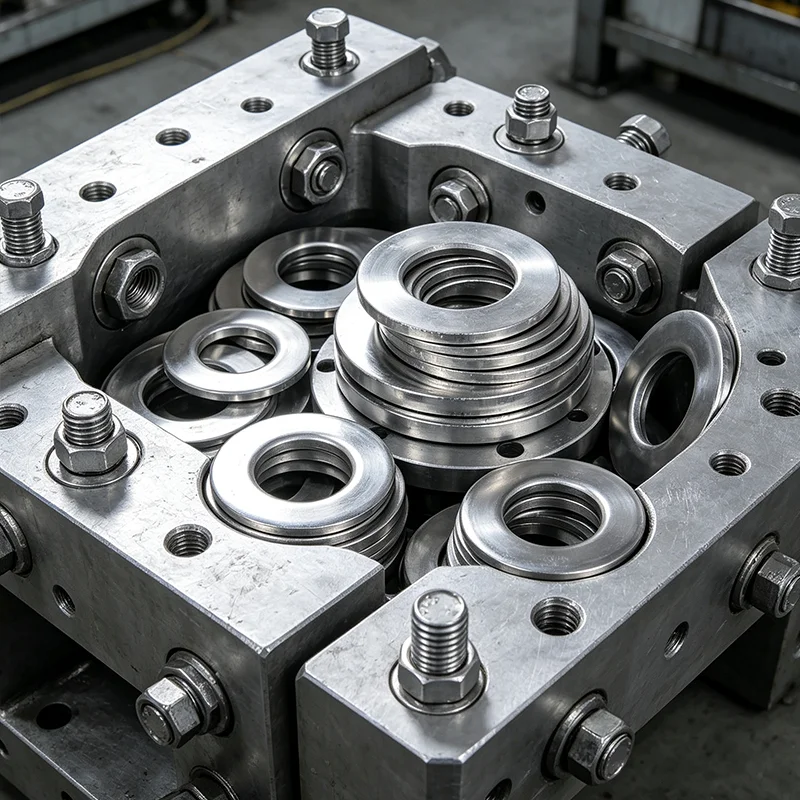

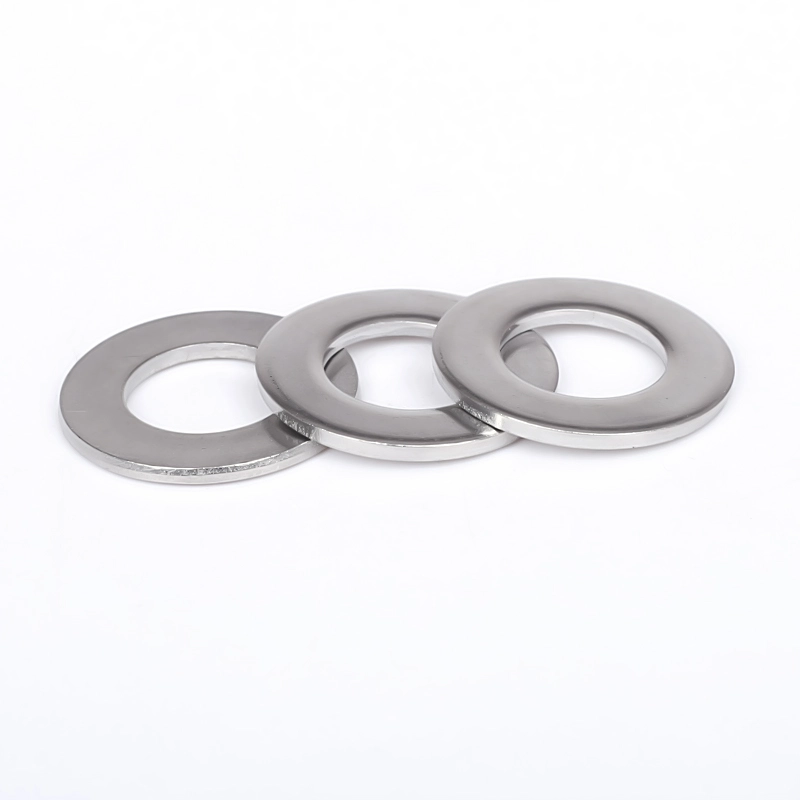

Stainless Steel Din 125 Flat Washer

مقاس		Φ1.7	Φ1.8	Φ2.2	Φ2.5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10.5	Φ13	Φ15
M	لحجم الخيط	م1.6	م1.7	م2	م2.3	م2.5	م2.6	م3	م3.5	م4	م5	م6	م7	م8	م10	م12	م14
d	الحد الأدنى = الحجم الاسمي	1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
d	الأعلى	1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
d_c	الحد الأقصى = الحجم الاسمي	4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
d_c	دقيقة	3.70	4.20	4.70	5.70	5.70	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
h	الحجم الاسمي	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
	الأعلى	0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
	دقيقة	0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
لكل 1000 وحدة ≈ كجم		0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

مقاس		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	لحجم الخيط	م16	م18	م20	م22	م24	م26	م27	م28	م30	م32	م33	م35	م36	م38	م39	م40
d	الحد الأدنى = الحجم الاسمي	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	الأعلى	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
d_c	الحد الأقصى = الحجم الاسمي	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
d_c	دقيقة	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.80	58.80	64.80	64.80	70.80	70.80	70.80
h	الحجم الاسمي	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	الأعلى	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	دقيقة	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
لكل 1000 وحدة ≈ كجم		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

مقاس		Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M	لحجم الخيط	م42	م45	م48	م50	م52	م55	م56	م58	م60	م64	م68	م72	م76	م80	م85	م90
d	الحد الأدنى = الحجم الاسمي	43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
d	الأعلى	43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
d_c	الحد الأقصى = الحجم الاسمي	78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
d_c	دقيقة	76.80	83.60	90.60	90.60	96.60	103.60	103.60	108.60	108.60	113.60	118.60	123.40	133.40	138.40	143.40	158.40
h	الحجم الاسمي	7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
	الأعلى	8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
	دقيقة	6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
لكل 1000 وحدة ≈ كجم		183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

مقاس		Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M	لحجم الخيط	م95	M100	م105	M110	م115	M120	م125	م130	م135	م140	م145	م150	M160
d	الحد الأدنى = الحجم الاسمي	98	104	109	114	119	124	129	134	139	144	149	155	165
d	الأعلى	98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
d_c	الحد الأقصى = الحجم الاسمي	165	175	180	185	200	210	220	220	230	240	250	250	250
d_c	دقيقة	163.40	173.40	178.40	183.15	198.15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
h	الحجم الاسمي	12	14	14	14	14	16	16	16	16	18	18	18	18
	الأعلى	13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
	دقيقة	10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
لكل 1000 وحدة ≈ كجم		1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910

القوة الوظيفية والاستخدام الصناعي متعدد المجالات

1. الهيكل المسطح المتكامل عالي التسطيح يشتت ضغط التثبيت المحلي بالتساوي، مما يمنع بشكل فعال الألواح المعدنية الرقيقة والأجزاء البلاستيكية وقطع العمل الخشبية من المسافة البادئة والبثق والتكسير والتشوه أثناء قفل البراغي.

2. عملية التلميع الخالية من النتوءات على الوجهين تحمي أسطح قطع العمل الدقيقة من الخدش والتآكل، مما يحل مشكلة تلف الاحتكاك المعدني الناتج عن الاتصال المباشر بين رأس المسمار وقطعة العمل.

3. يضمن التسامح الصارم للقطر الداخلي والخارجي مطابقة دقيقة مع جميع السحابات القياسية المترية، وتجنب التجميع اللامركزي والتركيب السائب، مما يحسن بشكل كبير من استقرار التجميع وتوحيد التثبيت.

4. صلابة المواد الممتازة ومقاومة الضغط، لا يوجد انحناء أو تشوه دائم تحت عزم الدوران القياسي للقفل، مما يحافظ على تأثير التثبيت الإضافي المستقر على المدى الطويل وتحسين متانة التجميع.

5. تتكيف خيارات معالجة المواد والأسطح المتعددة مع التجميع الداخلي والبيئة الرطبة الخارجية وظروف العمل المسببة للتآكل الخفيف، وتستخدم على نطاق واسع في الآلات والإلكترونيات والأثاث والأجهزة الكهربائية ومجالات هندسة البناء.

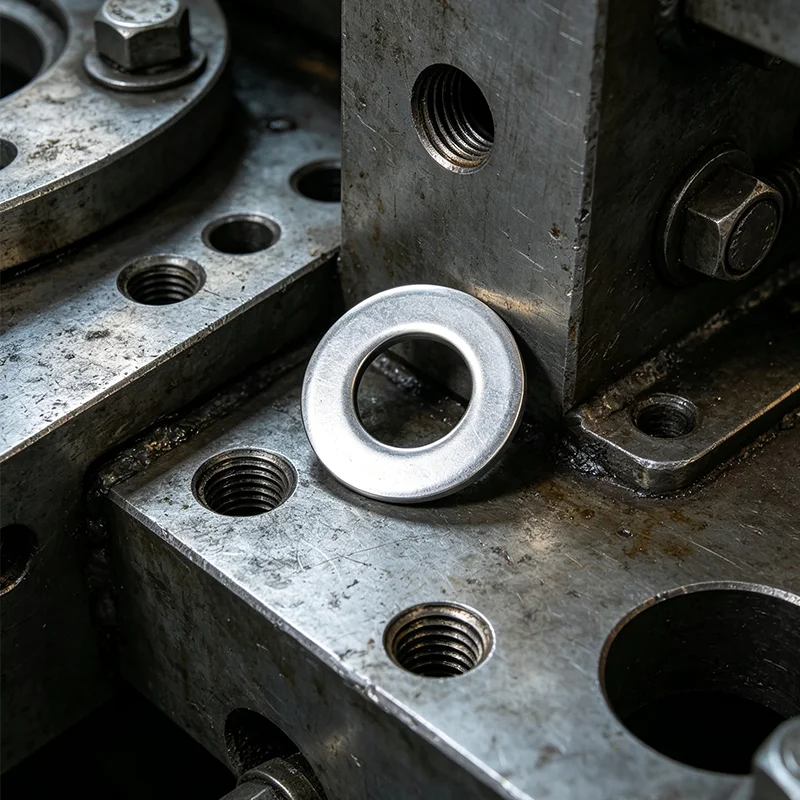

Stainless Steel Din 125 Flat Washer

ملاحظات للاهتمام

1. التمييز بين موضع وظيفة المنتج: DIN 125 عبارة عن حشية ضغط مسطحة تمامًا بدون هيكل مرن مضاد للارتخاء. لا يمكن استخدامه كبديل للغسالات الزنبركية أو الغسالات المضادة للفك DIN 25201. في حالات الاهتزازات عالية التردد والتأثيرات ذات الأحمال الثقيلة، يجب استخدامها مع ملحقات خاصة مضادة للارتخاء.

2. مطابقة أبعاد المواصفات بدقة: يجب اختيار الغسالة المسطحة المقابلة للقطر الخارجي للمسمار لضمان التوافق. إذا كان الثقب الداخلي كبيرًا جدًا، فسوف يتسبب في قوة غريبة الأطوار والتصاق غير مستقر. إذا كان الثقب الداخلي صغيرًا جدًا، فسيؤدي ذلك إلى تشويش التجميع وعدم القدرة على الضغط بإحكام، مما يؤثر على دقة التجميع الإجمالية.

3. منع استخدام الضغط الزائد العنيف: على الرغم من أن أداء تحمل الضغط ممتاز، فمن الضروري تجنب القفل العنيف الزائد عن الحد بشكل فوري لمنع الضغط الزائد المحلي للحشية في ظروف اللوحة الرقيقة، مما يتسبب في التزييف والتشوه، والتأثير على تأثير الالتصاق المسطح.

4. حافظ على سطح التجميع نظيفًا: قبل التثبيت، يجب تنظيف الغبار وبرادة الحديد والشوائب الموجودة على الحشية وسطح قطعة العمل لتجنب الضغط على الأجسام الغريبة، مما يتسبب في إمالة سطح اللوحة وتوزيع القوة غير المتساوي، ومنع الارتخاء الخفي في اهتزاز المعدات اللاحق.

5. اختيار المواد وفقًا للمتطلبات: للتثبيت المنتظم الداخلي، يمكن اختيار نماذج الفولاذ الكربوني للتحكم في التكاليف؛ بالنسبة لسيناريوهات المعدات الخارجية والرطبة والحمضية والقلوية وعالية الدقة، يوصى باستخدام نماذج من الفولاذ المقاوم للصدأ لتعزيز أداء مقاومة التآكل ومقاومة الطقس وعمر الخدمة.

6. لا تقم بتكديس عدد كبير جدًا من الحشيات للتسوية: لا يُنصح بالاعتماد على طبقات متعددة من الحشيات للتعويض عن خطأ موضع الثقب أو انحراف الفجوة. سيؤدي التكديس المفرط إلى تقليل الاستقرار الهيكلي ويتسبب بسهولة في تحديد المواقع وانحراف القوة، مما يؤثر على دقة تجميع المعدات.
