غسالة ذات قفل مزدوج من الفولاذ المقاوم للصدأ DIN 25201
إن غسالة DIN 25201 Double Stack Lock المصنوعة من الفولاذ المقاوم للصدأ والتي تم تصنيعها بواسطة Wanluo Factory هي مكون تثبيت مضاد للفك للخدمة الشاقة وفقًا للمعايير الألمانية. لقد تم تصميمه خصيصًا للسيناريوهات الصناعية عالية الموثوقية ذات الاهتزازات العالية والأحمال المتناوبة والتشغيل طويل الأمد. إنه يقلب تمامًا المبدأ التقليدي للغسالات المسطحة العادية والغسالات الزنبركية التي تعتمد على شد مرن واحد لمنع الارتخاء. يعتمد هذا المنتج بنية متشابكة متداخلة مزدوجة الطبقة، تعتمد على تشابك الأسنان المائلة على الغسالات العلوية والسفلية لتشكيل آلية ميكانيكية ذاتية القفل. عندما تواجه المعدات الاهتزاز، وعزم دوران الصدمات، والقوى الخارجية الترددية، فإن الهيكل سوف يولد تلقائيًا مقاومة الاحتكاك العكسي، مما يقاوم ميل البرغي للدوران والارتخاء، ويزيل بشكل أساسي مشكلة ارتخاء الخيط وفشله.
تزودك الشركة المصنعة لشركة Wanluo بغسالة ذات قفل مزدوج من الفولاذ المقاوم للصدأ DIN 25201. يتم إنتاج هذا المنتج من خلال الختم الدقيق، والطحن الدقيق لسطح الأسنان والمعالجة الحرارية الثانوية، مما يؤدي إلى صلابة إجمالية عالية، ومقاومة ممتازة للتآكل ومقاومة التعب، وعدم وجود تشوه دائم. لقد حل مشكلة الصناعة المتمثلة في تعرض الحشيات التقليدية للفشل في ظل ظروف العمل ذات الأحمال الثقيلة وعالية التردد. إنه حل قفل آمن وطويل الأمد للمعدات الصناعية المتطورة والآلات الثقيلة والهياكل الهندسية.
نقاط البيع الرئيسية:
1. أسنان ميكانيكية ذات وظيفة القفل الذاتي، مع مستوى مقاومة للارتخاء أعلى من الغسالات العادية.
2. مقاومة للاهتزازات عالية التردد وأحمال الصدمات المتناوبة.
3. هيكل دقيق متكامل، مع توافق أعلى للتجميع.
4. قوة مادية عالية، وأقل عرضة للتآكل والتشوه.
5. قابل للعكس وقابل لإعادة الاستخدام، مع توافق قوي في التجميع.
سيناريو التطبيق
النقل بالسكك الحديدية وهيكل هيكل السيارة
تعتبر غسالة DIN 25201 ذات القفل المزدوج المصنوعة من الفولاذ المقاوم للصدأ مناسبة لهيكل السيارة، ومعدات دعم المسار، وسيناريوهات تشديد مرافق المرور. يمكنه تحمل اهتزازات قيادة السيارة، والتأثيرات المستمرة، والأحمال الديناميكية، مما يزيل ارتخاء البراغي الناتج عن تغير ظروف الطريق والقوى الخارجية، ويعزز معامل السلامة لمرافق المرور.
طاقة الرياح والمعدات الهيدروليكية والطاقة
مناسبة لمعدات طاقة الرياح والوحدات الهيدروليكية وأجهزة نقل الطاقة ذات التشغيل المستمر على المدى الطويل. من أجل الاهتزاز المستمر، وعزم الدوران المتناوب، وبيئات التشغيل في جميع الأحوال الجوية، فإنه يوفر حماية ثابتة طويلة الأمد ضد الارتخاء، مما يقلل من تكرار إيقاف تشغيل المعدات وصيانتها.
هندسة الهياكل الفولاذية والبنية التحتية واسعة النطاق
يستخدم لقفل إطارات الهياكل الفولاذية، والدعامات الهندسية، والهياكل الثابتة الكبيرة الخارجية، وهو متوافق مع ظروف البنية التحتية للخدمة في الهواء الطلق، والحمل الثقيل، وطويلة الأجل. إنه يتمتع بأداء ممتاز في مقاومة الشيخوخة ومقاوم للتعب، مما يضمن استقرار الهياكل الهندسية على المدى الطويل.
5 معدات الأتمتة الدقيقة
مناسبة للتجميع عالي الدقة لخطوط الإنتاج الآلية والتركيبات الدقيقة والمعدات الذكية. من خلال الاعتماد على تطبيق القوة الموحدة ومزايا القفل بدون إزاحة، فإنه يتجنب انحراف دقة المعدات الناتج عن الارتخاء الطفيف، مما يضمن معيار التجميع ودقة تشغيل المعدات الدقيقة.
معلمة المنتج
|
عنصر المعلمة |
المواصفات التفصيلية |
|
اسم المنتج |
DIN 25201 غسالة ذات قفل مزدوج، غسالة متشابكة مضادة للفك مكونة من قطعتين |
|
المعيار التنفيذي |
DIN 25201، معيار GB الصناعي، الأحجام المخصصة غير القياسية |
|
المواد المتاحة |
304، 316L من الفولاذ المقاوم للصدأ، فولاذ زنبركي عالي القوة، سبائك فولاذية مطلية بالزنك |
|
نطاق الحجم |
M3-M24 الأحجام الداعمة القياسية الكاملة والسماكة المخصصة ومواصفات ارتفاع السن |
|
نوع الهيكل |
هيكل متداخل من قطعة مزدوجة، أسنان مائلة متشابكة، قفل ذاتي للاحتكاك |
|
تكنولوجيا المعالجة |
ختم دقيق، تشطيب سطح الأسنان، معالجة حرارية متكاملة، تصلب ضد التآكل |
|
مطابقة السحابة |
متوافق مع جميع البراغي المترية القياسية والمسامير والمسامير عالية القوة |
|
المعالجة السطحية |
التخليل والتخميل / المجلفن / الأكسدة السوداء، مقاومة للاهتراء ومضادة للتآكل |
|
الخواص الميكانيكية |
مقاومة فائقة للاهتزاز، ومقاومة للأحمال الثقيلة، ومقاومة للاهتراء، وعدم الارتخاء، وثبات الدورة الطويلة |
|
طريقة التغليف |
حقيبة داخلية مقاومة للرطوبة + كرتونة تصدير، تعبئة البليت للشحن بالجملة |
|
خدمة التوريد |
العرض بالجملة الفوري، والتخصيص غير القياسي، والشراء المختلط الشامل |

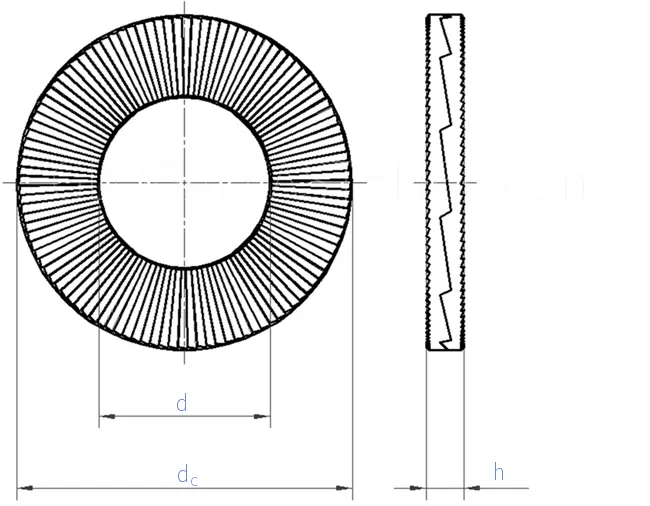

| مقاس | 3 | 3.5 | 3.5 كبير② | 4 | 4 كبير② | 5 | 5 كبير② | 6 | 6 كبير② | 1/4① | 1/4 كبير①② | 8 | 8 كبير② | 3/8① | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| حجم الترباس | متري | م3 | م3.5 | م3.5 | م4 | م4 | م5 | م5 | م6 | م6 | - | - | م8 | م8 | - | ||
| بوصة | #5 | #6 | #6 | #8 | #8 | #10 | #10 | - | - | 1/4" | 1/4" | 5/16" | 5/16" | 3/8" | |||
| d | الأعلى | 3.50 | 4.00 | 4.00 | 4.50 | 4.50 | 5.50 | 5.50 | 6.60 | 6.60 | 7.30 | 7.30 | 8.80 | 8.80 | 10.50 | ||
| دقيقة | 3.30 | 3.80 | 3.80 | 4.30 | 4.30 | 5.30 | 5.30 | 6.40 | 6.40 | 7.10 | 7.10 | 8.60 | 8.60 | 10.10 | |||
| dc | الحجم الاسمي | 7.0 | 7.6 | 9.0 | 7.6 | 9.0 | 9.0 | 10.8 | 10.8 | 13.5 | 11.5 | 13.5 | 13.5 | 16.6 | 16.6 | ||
| الأعلى | 7.20 | 7.80 | 9.20 | 7.80 | 9.20 | 9.20 | 11.00 | 11.00 | 13.70 | 11.70 | 13.70 | 13.70 | 16.80 | 16.80 | |||
| دقيقة | 6.80 | 7.40 | 8.80 | 7.40 | 8.80 | 8.80 | 10.60 | 10.60 | 13.30 | 11.30 | 13.30 | 13.30 | 16.40 | 16.40 | |||
|
h (فُولاَذ) |
الحجم الاسمي | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
| الأعلى | 2.05 | 2.05 | 2.05 | 2.05 | 2.05 | 2.05 | 2.05 | 2.05 | 2.75 | 2.75 | 2.75 | 2.75 | 2.75 | 2.75 | |||
| دقيقة | 1.55 | 1.55 | 1.55 | 1.55 | 1.55 | 1.55 | 1.55 | 1.55 | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | |||
| لكل 1000 وحدة ≈kg③ | الصلب (7.85) | ≈ | 0.41 | 0.46 | 0.72 | 0.42 | 0.67 | 0.56 | 0.96 | 0.81 | 2.14 | 1.22 | 1.99 | 1.62 | 3.05 | 2.55 | |
|
h (الفولاذ المقاوم للصدأ) |
الحجم الاسمي | 2.20 | 2.20 | 2.20 | 2.20 | 2.20 | 2.20 | 2.20 | 2.20 | 2.00 | 2.20 | 2.20 | 2.00 | 2.00 | 2.00 | ||
| الأعلى | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | 2.25 | 2.45 | 2.45 | 2.25 | 2.25 | 2.25 | |||
| دقيقة | 1.95 | 1.95 | 1.95 | 1.95 | 1.95 | 1.95 | 1.95 | 1.95 | 1.75 | 1.95 | 1.95 | 1.75 | 1.75 | 1.75 | |||
| لكل 1000 وحدة ≈kg③ | الفولاذ المقاوم للصدأ (7.93) | ≈ | 0.50 | 0.57 | 0.89 | 0.51 | 0.83 | 0.70 | 1.18 | 1.00 | 1.73 | 1.08 | 1.77 | 1.31 | 2.47 | 2.06 | |
| مقاس | 3/8 كبير①② | 10 | 10 كبير② | 11 | 12 | 12 كبير② | 1/2① | 1/2 كبير①② | 14 | 14 كبير② | 16 | 16 كبير② | 18 | 18 كبير② | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| حجم الترباس | متري | - | م10 | م10 | م11 | م12 | م12 | - | - | م14 | م14 | م16 | م16 | م18 | م18 | ||
| بوصة | 3/8" | - | - | 7/16" | - | - | 1/2" | 1/2" | 9/16" | 9/16" | 5/8" | 5/8" | - | - | |||
| d | الأعلى | 10.50 | 10.90 | 10.90 | 11.60 | 13.20 | 13.20 | 13.70 | 13.70 | 15.40 | 15.40 | 17.20 | 17.20 | 19.70 | 19.70 | ||
| دقيقة | 10.10 | 10.50 | 10.50 | 11.20 | 12.80 | 12.80 | 13.30 | 13.30 | 15.00 | 15.00 | 16.80 | 16.80 | 19.30 | 19.30 | |||
| dc | الحجم الاسمي | 21.0 | 16.6 | 21.0 | 18.5 | 19.5 | 25.4 | 19.5 | 25.4 | 23.0 | 30.7 | 25.4 | 30.7 | 29.0 | 34.5 | ||
| الأعلى | 21.20 | 16.80 | 21.20 | 18.70 | 19.70 | 25.60 | 19.70 | 25.60 | 23.20 | 30.90 | 25.60 | 30.90 | 29.20 | 34.70 | |||
| دقيقة | 20.80 | 16.40 | 20.80 | 18.30 | 19.30 | 25.20 | 19.30 | 25.20 | 22.80 | 30.50 | 25.20 | 30.50 | 28.80 | 34.30 | |||
|
h (فُولاَذ) |
الحجم الاسمي | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3.4 | 2.5 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | ||
| الأعلى | 2.75 | 2.75 | 2.75 | 2.75 | 2.75 | 3.65 | 2.75 | 3.65 | 3.65 | 3.65 | 3.65 | 3.65 | 3.65 | 3.65 | |||
| دقيقة | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | 3.15 | 2.25 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | |||
| لكل 1000 وحدة ≈kg③ | الصلب (7.85) | ≈ | 5.10 | 2.42 | 4.97 | 3.20 | 3.18 | 9.87 | 2.97 | 9.59 | 6.12 | 14.79 | 7.32 | 13.56 | 9.49 | 16.82 | |
|
h (الفولاذ المقاوم للصدأ) |
الحجم الاسمي | 2.00 | 2.00 | 2.00 | 2.20 | 2.00 | 3.00 | 2.00 | 3.20 | 3.00 | 3.20 | 3.00 | 3.20 | 3.20 | 3.20 | ||
| الأعلى | 2.25 | 2.25 | 2.25 | 2.45 | 2.25 | 3.25 | 2.25 | 3.45 | 3.25 | 3.45 | 3.25 | 3.45 | 3.45 | 3.45 | |||
| دقيقة | 1.75 | 1.75 | 1.75 | 1.95 | 1.75 | 2.75 | 1.75 | 2.95 | 2.75 | 2.95 | 2.75 | 2.95 | 2.95 | 2.95 | |||
| لكل 1000 وحدة ≈kg③ | الفولاذ المقاوم للصدأ (7.93) | ≈ | 4.12 | 1.95 | 4.01 | 2.85 | 2.57 | 8.80 | 2.40 | 9.12 | 5.45 | 14.06 | 6.53 | 12.89 | 9.03 | 15.99 | |
| مقاس | 3/4① | 3/4 كبير①② | 20 | 20 كبير② | 22 | 22 كبير② | 24 | 24 كبير② | 1① | 1 كبير①② | 27 | 27 كبير② | 30 | 30 كبير② | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| حجم الترباس | متري | - | - | م20 | م20 | م22 | م22 | م24 | م24 | - | - | م27 | م27 | م30 | م30 | ||
| بوصة | 3/4" | 3/4" | - | - | 7/8" | 7/8" | - | - | 1" | 1" | - | - | 1 1/8" | 1 1/8" | |||
| d | الأعلى | 20.20 | 20.20 | 21.60 | 21.60 | 23.60 | 23.60 | 25.50 | 25.50 | 28.10 | 28.10 | 28.60 | 28.60 | 31.60 | 31.60 | ||
| دقيقة | 19.80 | 19.80 | 21.20 | 21.20 | 23.20 | 23.20 | 25.10 | 25.10 | 27.70 | 27.70 | 28.20 | 28.20 | 31.20 | 31.20 | |||
| dc | الحجم الاسمي | 30.7 | 39.0 | 30.7 | 39.0 | 34.5 | 42.0 | 39.0 | 48.5 | 39.0 | 48.5 | 42.0 | 48.5 | 47.0 | 58.5 | ||
| الأعلى | 30.90 | 39.20 | 30.90 | 39.20 | 34.70 | 42.20 | 39.20 | 48.70 | 39.30 | 48.80 | 42.30 | 48.80 | 47.30 | 58.80 | |||
| دقيقة | 30.50 | 38.80 | 30.50 | 38.80 | 34.30 | 41.80 | 38.80 | 48.30 | 38.70 | 48.20 | 41.70 | 48.20 | 46.70 | 58.20 | |||
|
h (فُولاَذ) |
الحجم الاسمي | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 4.6 | 3.4 | 4.6 | 3.4 | 4.6 | 5.8 | 5.8 | 5.8 | 6.6 | ||
| الأعلى | 3.65 | 3.65 | 3.65 | 3.65 | 3.65 | 4.85 | 3.65 | 4.85 | 3.65 | 4.85 | 6.05 | 6.05 | 6.05 | 6.60 | |||
| دقيقة | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 4.35 | 3.15 | 4.35 | 3.15 | 4.35 | 5.55 | 5.55 | 5.55 | 6.10 | |||
| لكل 1000 وحدة ≈kg③ | الصلب (7.85) | ≈ | 11.20 | 23.33 | 9.98 | 22.10 | 13.28 | 34.23 | 18.25 | 48.27 | 15.33 | 44.32 | 33.83 | 54.86 | 43.28 | 98.62 | |
|
h (الفولاذ المقاوم للصدأ) |
الحجم الاسمي | 3.20 | 3.20 | 3.00 | 3.20 | 3.20 | 3.20 | 3.20 | 3.20 | 3.20 | 3.20 | 6.80 | 6.80 | 6.80 | 6.80 | ||
| الأعلى | 3.45 | 3.45 | 3.25 | 3.45 | 3.45 | 3.45 | 3.45 | 3.45 | 3.20 | 3.20 | 6.80 | 6.80 | 6.80 | 6.80 | |||
| دقيقة | 2.95 | 2.95 | 2.75 | 2.95 | 2.95 | 2.95 | 2.95 | 2.95 | 2.70 | 2.70 | 6.30 | 6.30 | 6.30 | 6.30 | |||
| لكل 1000 وحدة ≈kg③ | الفولاذ المقاوم للصدأ (7.93) | ≈ | 10.65 | 22.18 | 8.89 | 21.02 | 12.62 | 24.06 | 17.35 | 33.92 | 14.58 | 31.14 | 40.07 | 64.98 | 51.26 | 102.65 | |
مزايا الأداء الرئيسية والنشر الهندسي العملي
1. إن مبدأ القفل الذاتي المتشابك للأسنان المبتكر ذو الطبقة المزدوجة يتخلى تمامًا عن قيود مقاومة الارتخاء المرنة التقليدية. يستخدم الاحتكاك الهيكلي لمقاومة الاهتزاز والصدمات، مما يحقق عدم ارتخاء تحت ظروف الاهتزاز عالية التردد حيث تفشل الغسالات الزنبركية العادية.
2. يوفر تصميم سطح السن المتماثل ثنائي الاتجاه قوة قفل عالية جدًا، والتي يمكنها تحمل الحمل المتناوب القوي والتأثير الميكانيكي، مما يؤدي بشكل فعال إلى حل ارتخاء الخيط وفشل الاتصال لأجزاء المعدات الرئيسية أثناء التشغيل على المدى الطويل.
3. سطح الأسنان عالي الصلابة ومعالجة التقوية المتكاملة تضمن مقاومة قوية للتآكل ومقاومة التعب. لا يحدث أي تآكل لسطح الأسنان أو فشل هيكلي بعد ملايين دورات الاهتزاز، مما يحافظ على ثبات القفل الدائم.
4. تجميع بسيط وتوافق قوي، لا حاجة إلى غسالات مسطحة إضافية أو غراء مضاد للارتخاء. إنه يدمج تحمل الضغط، وحماية السطح ووظائف مقاومة الارتخاء عالية القوة، مما يوفر إجراءات التجميع ويحسن كفاءة التثبيت.
5. تتكيف درجات المواد المتنوعة مع البيئات القاسية المتطورة، وتستخدم على نطاق واسع في النقل بالسكك الحديدية، وهندسة السيارات، ومعدات طاقة الرياح، والصناعات الثقيلة الميكانيكية، والمرافق المساعدة للفضاء الجوي وغيرها من المجالات المطلوبة ذات الموثوقية العالية.
التعليمات
Q1: ما هو الفرق بين الغسالة ذات القفل المزدوج DIN 25201 المصنوعة من الفولاذ المقاوم للصدأ والغسالات الزنبركية العادية DIN 127؟
A1: يعتمد DIN 127 على التوتر المرن لمنع الارتخاء، وسهل التعب والفشل تحت الاهتزاز القوي؛ يعتمد DIN 25201 هيكلًا ذاتيًا للاحتكاك المتشابك مزدوج الأسنان، مع مبدأ القفل الميكانيكي، بدون تعب مرن، وأداء أقوى مضاد للاهتزاز، ومناسب للتوصيلات الرئيسية عالية التحمل وعالية الثبات.
س2: هل أحتاج إلى استخدام غسالات مسطحة مع غسالات ذات قفل مزدوج DIN 25201؟
A2: Not required. يمكن للسطح الخارجي المسطح لـ DIN25201 أن يحمي قطعة العمل بشكل جيد، كما أن هيكل الأسنان الداخلي يكمل القفل عالي القوة بشكل مستقل. فهو يدمج وظائف الحماية ومكافحة الارتخاء، مما يبسط عملية التجميع.
Q3: هل يستطيع DIN 25201 مقاومة الاهتزازات القوية على المدى الطويل؟
ج3: نعم. إنها تعتمد القفل الهيكلي المادي بدلاً من القفل المرن. لن يؤدي ذلك إلى فشل الكلال في ظل الاهتزاز والتأثير المستمر، ويُعرف بأنه أحد حلول الغسالات السلبية المقاومة للارتخاء الأكثر موثوقية في الصناعة.
س 4: ما هي السيناريوهات الأساسية التي يناسبها DIN 25201؟
A4: يتم استخدامه خصيصًا لأجزاء التثبيت الرئيسية المعرضة للاهتزاز الشديد ولا تتطلب أي تخفيف، مثل معدات النقل بالسكك الحديدية، وهياكل طاقة الرياح الجديدة، وهيكل السيارة، والآلات الثقيلة، والمعدات الهندسية وآلات الاهتزاز الدقيقة.
س 5: هل يتم دعم المواصفات الخاصة المخصصة؟
ج5: نعم. نحن ندعم تخصيص القطر الخارجي الخاص، والسمك، وصلابة سطح السن، والطلاء الفائق المضاد للتآكل لتلبية متطلبات مقاومة الفك والتثبيت للمعدات الصناعية الخاصة.
العلامات الساخنة: غسالة ذات قفل مزدوج من الفولاذ المقاوم للصدأ DIN 25201 مخصصة
