الفولاذ المقاوم للصدأ DIN 471 مشبك إحكام خارجي
يتم تصنيع المشبك الخارجي ذو الجودة العالية من الفولاذ المقاوم للصدأ DIN 471 من مصنع Wanluo بدقة وفقًا للمعايير الصناعية DIN الألمانية، وينتمي إلى مثبتات الاحتفاظ المرنة الدقيقة المصممة خصيصًا لتثبيت العمود.
على عكس الغسالات المستخدمة لتحمل الضغط ومقاومة الارتخاء، يتميز المشبك الخارجي من الفولاذ المقاوم للصدأ DIN 471 بهيكل حلقة مرنة مفتوحة، يتم تطبيقه حصريًا على الأخدود الدائري الخارجي للأعمدة الدوارة والثابتة. مع الانكماش المرن الدقيق وأداء إعادة الضبط، يمكن تركيبه بسرعة في أخدود العمود لتحقيق الحد المحوري، ويمنع بشكل فعال المحامل، والتروس، والأكمام وأجزاء العمود الأخرى من الانزلاق المحوري والسقوط أثناء التشغيل الميكانيكي. إنه أداة تثبيت قياسية أساسية لتجميع ناقل الحركة الميكانيكي، ويتميز بسهولة التركيب، ودقة التثبيت العالية وتأثير الحد المستقر على المدى الطويل.
تصميم المكونات الأساسية وتقنية المعالجة الموحدة
تعتمد حلقات العمود الخارجية DIN 471 على مواد خام من الفولاذ الزنبركي والفولاذ المقاوم للصدأ عالية الجودة، ويتم معالجتها عن طريق الختم الدقيق المتكامل والتبريد المتكامل والمعالجة الحرارية وتشطيب الحواف. تتوافق الفجوة المفتوحة القياسية وفتحات التثبيت المحجوزة بشكل مثالي مع كماشة إحكام احترافية للتجميع والتفكيك السريع. تتم معايرة القطر الداخلي والراديان بدقة لضمان توافق محكم مع أخاديد العمود القياسية، وعدم وجود تثبيت فضفاض أو انحراف تشديد مفرط. يتميز جسم الحلقة الشامل بسمك موحد وصلابة مرنة ممتازة، مع أداء انكماش وإعادة ضبط ثابت، وليس من السهل إنتاج تعب مرن أو تشوه دائم أو كسر بعد التفكيك المتكرر وتشغيل الاهتزاز على المدى الطويل. تتجنب الحافة الخارجية الناعمة الخالية من الاختباء خدش الأجزاء المطابقة، وتلبي القوة الهيكلية الإجمالية متطلبات الحد من الحمل الثقيل الصناعي.
معلمة المنتج
|
عنصر المعلمة |
المواصفات التفصيلية |
|
اسم المنتج |
DIN 471 مشبك إحكام خارجي، حلقة تثبيت للعمود، حلقة تثبيت خارجية |
|
المعيار التنفيذي |
DIN 471، معيار ISO، معيار GB، أحجام مخصصة غير قياسية |
|
المواد المتاحة |
304، فولاذ مقاوم للصدأ 316L، فولاذ زنبركي عالي الجودة، فولاذ كربوني مطلي بالزنك |
|
نطاق الحجم |
قطر العمود φ3mm-φ100mm الأحجام القياسية الكاملة، الفتحة الخاصة والسمك |
|
نوع الهيكل |
حلقة مرنة خارجية مفتوحة، تصميم فتحة تثبيت مزدوجة، نوع تثبيت أخدود العمود |
|
تكنولوجيا المعالجة |
ختم دقيق، معالجة حرارية، إزالة حواف الحواف، معايرة مرنة |
|
كائن قابل للتطبيق |
أعمدة دوارة قياسية، أعمدة تروس، أعمدة تحمل وأجزاء عمود أسطواني |
|
المعالجة السطحية |
التخليل والتخميل / مطلي بالزنك / أكسيد أسود، مضاد للصدأ ومضاد للتآكل |
|
الخواص الميكانيكية |
صلابة مرنة قوية، مضادة للتعب، حد مضاد للسقوط، قوة تثبيت ثابتة |
|
طريقة التغليف |
حقيبة داخلية مقاومة للرطوبة + كرتونة تصدير، تعبئة البليت للطلبات بالجملة |
|
خدمة التوريد |
العرض بالجملة الفوري، والتخصيص غير القياسي، والشراء المختلط الشامل |

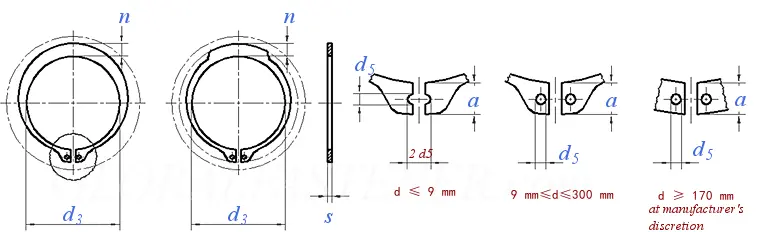

| القطر الاسمي d |
3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | الأعلى | 0.4 | 0.4 | 0.6 | 0.7 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| دقيقة | 0.35 | 0.35 | 0.55 | 0.65 | 0.75 | 0.75 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | ||
| d3 | الأعلى | 2.74 | 3.74 | 4.74 | 5.64 | 6.56 | 7.46 | 8.46 | 9.4 | 10.3 | 11.1 | 12 | 13 | 13.9 | 14.8 | 15.8 | |
| دقيقة | 2.55 | 3.55 | 4.55 | 5.45 | 6.32 | 7.22 | 8.22 | 8.94 | 9.84 | 10.64 | 11.54 | 12.54 | 13.44 | 14.34 | 15.34 | ||
| d5 | دقيقة | 1 | 1 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | |
| a | الأعلى | 1.9 | 2.2 | 2.5 | 2.7 | 3.1 | 3.2 | 3.3 | 3.3 | 3.3 | 3.3 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | |
| n | ≈ | 0.8 | 0.9 | 1.1 | 1.3 | 1.4 | 1.5 | 1.7 | 1.8 | 1.8 | 1.8 | 2 | 2.1 | 2.2 | 2.2 | 2.3 | |
| لكل 1000 وحدة ≈ كجم | 0.017 | 0.022 | 0.066 | 0.084 | 0.121 | 0.158 | 0.300 | 0.340 | 0.410 | 0.500 | 0.530 | 0.640 | 0.670 | 0.700 | 0.820 | ||
| القطر الاسمي d |
18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 29 | 30 | 32 | 34 | 35 | 36 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | الأعلى | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.75 | |
| دقيقة | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.44 | 1.44 | 1.44 | 1.44 | 1.44 | 1.44 | 1.69 | ||
| d3 | الأعلى | 16.6 | 17.6 | 18.63 | 19.63 | 20.63 | 22.41 | 23.41 | 24.41 | 26.11 | 27.11 | 28.11 | 29.81 | 31.75 | 32.45 | 33.45 | |
| دقيقة | 16.14 | 17.14 | 18.08 | 19.08 | 20.08 | 21.78 | 22.78 | 23.78 | 25.48 | 26.48 | 27.48 | 29.18 | 31 | 31.7 | 32.7 | ||
| d5 | دقيقة | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | |
| a | الأعلى | 3.9 | 3.9 | 4 | 4.1 | 4.2 | 4.4 | 4.4 | 4.5 | 4.7 | 4.8 | 5 | 5.2 | 5.4 | 5.6 | 5.6 | |
| n | ≈ | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 3 | 3 | 3.1 | 3.2 | 3.4 | 3.5 | 3.6 | 3.8 | 3.9 | 4 | |
| لكل 1000 وحدة ≈ كجم | 1.11 | 1.22 | 1.30 | 1.42 | 1.50 | 1.77 | 1.90 | 1.96 | 2.92 | 3.2 | 3.31 | 3.54 | 3.8 | 4.00 | 5.00 | ||
| القطر الاسمي d |
38 | 40 | 42 | 45 | 48 | 50 | 52 | 55 | 56 | 58 | 60 | 62 | 63 | 65 | 68 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | الأعلى | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | |
| دقيقة | 1.69 | 1.69 | 1.69 | 1.69 | 1.69 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 2.43 | 2.43 | ||
| d3 | الأعلى | 35.45 | 36.89 | 38.89 | 41.89 | 44.89 | 46.19 | 48.19 | 51.26 | 52.26 | 54.26 | 56.26 | 58.26 | 59.26 | 61.26 | 63.96 | |
| دقيقة | 34.7 | 35.6 | 37.6 | 40.6 | 43.6 | 44.9 | 46.9 | 49.7 | 50.7 | 52.7 | 54.7 | 56.7 | 57.7 | 59.7 | 62.4 | ||
| d5 | دقيقة | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | |
| a | الأعلى | 5.8 | 6 | 6.5 | 6.7 | 6.9 | 6.9 | 7 | 7.2 | 7.3 | 7.3 | 7.4 | 7.5 | 7.6 | 7.8 | 8 | |
| n | ≈ | 4.2 | 4.4 | 4.5 | 4.7 | 5 | 5.1 | 5.2 | 5.4 | 5.5 | 5.6 | 5.8 | 6 | 6.2 | 6.3 | 6.5 | |
| لكل 1000 وحدة ≈ كجم | 5.62 | 6.03 | 6.50 | 7.50 | 7.90 | 10.2 | 11.1 | 11.4 | 11.8 | 12.6 | 12.9 | 14.3 | 15.9 | 18.2 | 21.8 | ||
| القطر الاسمي d |
70 | 72 | 75 | 78 | 80 | 82 | 85 | 88 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | الأعلى | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | |
| دقيقة | 2.43 | 2.43 | 2.43 | 2.43 | 2.43 | 2.43 | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 3.9 | 3.9 | 3.9 | 3.9 | ||
| d3 | الأعلى | 65.96 | 67.96 | 70.96 | 73.96 | 74.96 | 76.96 | 79.96 | 83.04 | 85.04 | 90.04 | 95.04 | 98.54 | 103.54 | 108.54 | 113.54 | |
| دقيقة | 64.4 | 66.4 | 69.4 | 72.4 | 73.4 | 75.4 | 78.4 | 81.2 | 83.2 | 88.2 | 93.2 | 96.7 | 101.7 | 106.7 | 111.7 | ||
| d5 | دقيقة | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| a | الأعلى | 8.1 | 8.2 | 8.4 | 8.6 | 8.6 | 8.7 | 8.7 | 8.8 | 8.8 | 9.4 | 9.6 | 9.9 | 10.1 | 10.6 | 11 | |
| n | ≈ | 6.6 | 6.8 | 7 | 7.3 | 7.4 | 7.6 | 7.8 | 8 | 8.2 | 8.6 | 9 | 9.3 | 9.6 | 9.8 | 10.2 | |
| لكل 1000 وحدة ≈ كجم | 22.0 | 22.5 | 24.6 | 26.2 | 27.3 | 31.2 | 36.4 | 41.2 | 44.5 | 49 | 53.7 | 80 | 82 | 84 | 86 | ||
مزايا المنتج المتميزة والتكيف الشامل مع ظروف العمل
1. تصميم تثبيت العمود الخارجي الاحترافي يتطابق تمامًا مع أخاديد العمود القياسية، مما يوفر قوة تثبيت مرنة موحدة ومستقرة، ويحد بشكل فعال من الإزاحة المحورية لأجزاء العمود ويحل مشكلة سقوط المكونات الناتجة عن اهتزاز المعدات ودورانها.
2. إن عملية المعالجة الحرارية المتكاملة ذات الدقة العالية تمنح حلقة الإحكام انتعاشًا مرنًا ممتازًا وأداء مضاد للتعب. إنه يحافظ على مرونة مستقرة بعد التمدد والانكماش المتكرر، ولا يوجد استرخاء أو فشل أثناء التشغيل عالي السرعة على المدى الطويل.
3. تتعاون فتحات التثبيت المزدوجة المحجوزة مع كماشة إحكام خاصة، مما يحقق التجميع والتفكيك السريع، مما يحسن بشكل كبير صيانة المعدات وكفاءة استبدال المكونات، ومناسب للتجميع الصناعي للدُفعات.
4. التشطيب السلس الخالي من النتوءات يحمي الأعمدة والأجزاء المطابقة من الخدش والتآكل أثناء التركيب والتشغيل، مما يضمن دقة التجميع وعمر الخدمة لمكونات ناقل الحركة.
5. تتكيف خيارات معالجة المواد والأسطح المتعددة مع بيئات العمل المختلفة، وتستخدم على نطاق واسع في المعدات الميكانيكية وقطع غيار السيارات والأجهزة الكهربائية والمكونات الهوائية الهيدروليكية وأنظمة النقل الآلي.
التعليمات
Q1: ما هو استخدام المشبك الخارجي من الفولاذ المقاوم للصدأ DIN 471؟
A1: DIN 471 عبارة عن حلقة إحكام خارجية للأعمدة، يتم تركيبها بشكل أساسي على الأخدود الخارجي للأعمدة الميكانيكية لتثبيت المحامل والتروس وأكمام العمود والأجزاء الأخرى، مما يمنع الانزلاق المحوري والسقوط، مما يحقق الحد الدقيق لمكونات العمود الدوار.
س2: ما هو الفرق بين DIN 471 (العمود) وDIN 472 (الفتحة)؟
A2: DIN 471 عبارة عن مشبك إحكام خارجي لتثبيت العمود، حيث يتم تثبيت الدائرة الخارجية للعمود؛ DIN 472 عبارة عن مشبك إحكام داخلي لتركيب الثقب، حيث يتم تثبيت الجدار الداخلي للفتحة. الهيكلان متضادان وغير قابلين للتبادل.
س3: هل سيفقد المشبك المرونة بعد الاستخدام طويل الأمد؟
A3: إن حلقاتنا DIN 471 تعتمد معالجة صارمة للتبريد والتلطيف، مع أداء مرن مستقر وقدرة قوية على مقاومة التعب. في ظل ظروف العمل القياسية، لن يكون مفككًا أو غير صالح، مما يضمن استقرار الحد على المدى الطويل.
س 4: هل يتطلب التثبيت أدوات احترافية؟
ج4: نعم. يوصى باستخدام كماشة إحكام مطابقة لتركيب التوسيع لتجنب التشوه الاصطناعي والكسر، مما يضمن ملاءمة محكمة وتأثير محدد ثابت بعد التثبيت.
س 5: هل يمكنك تخصيص حلقات إحكام غير قياسية؟
ج5: نعم. نحن ندعم تخصيص القطر الخارجي الخاص والسمك وحجم الأخدود والمعالجة السطحية عالية المقاومة للتآكل لتلبية متطلبات الحد من مكونات العمود الميكانيكي الخاصة.
العلامات الساخنة: الفولاذ المقاوم للصدأ DIN 471 بحلقة إحكام خارجية بالجملة
