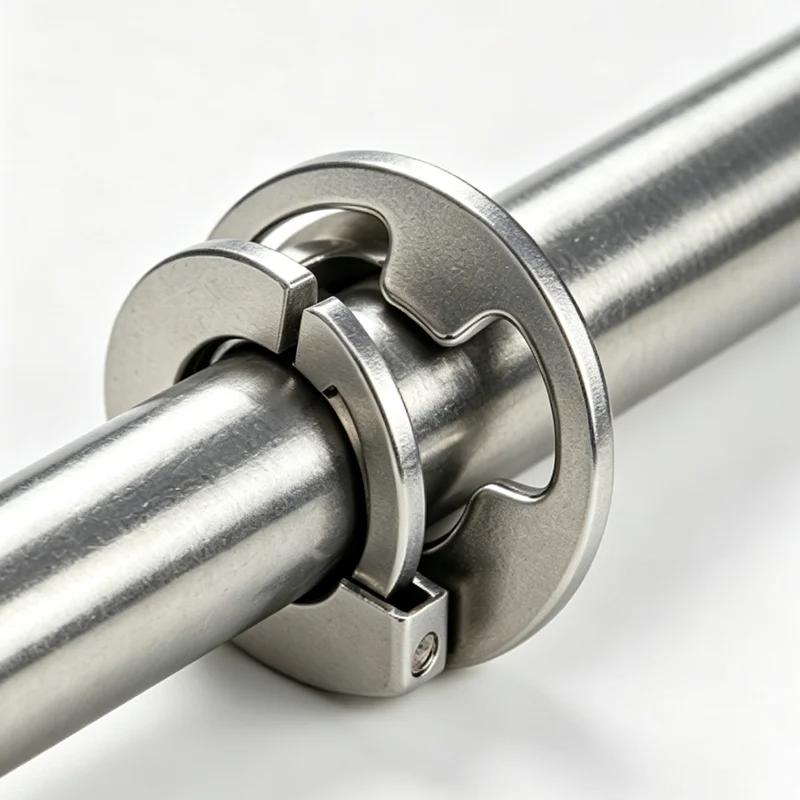

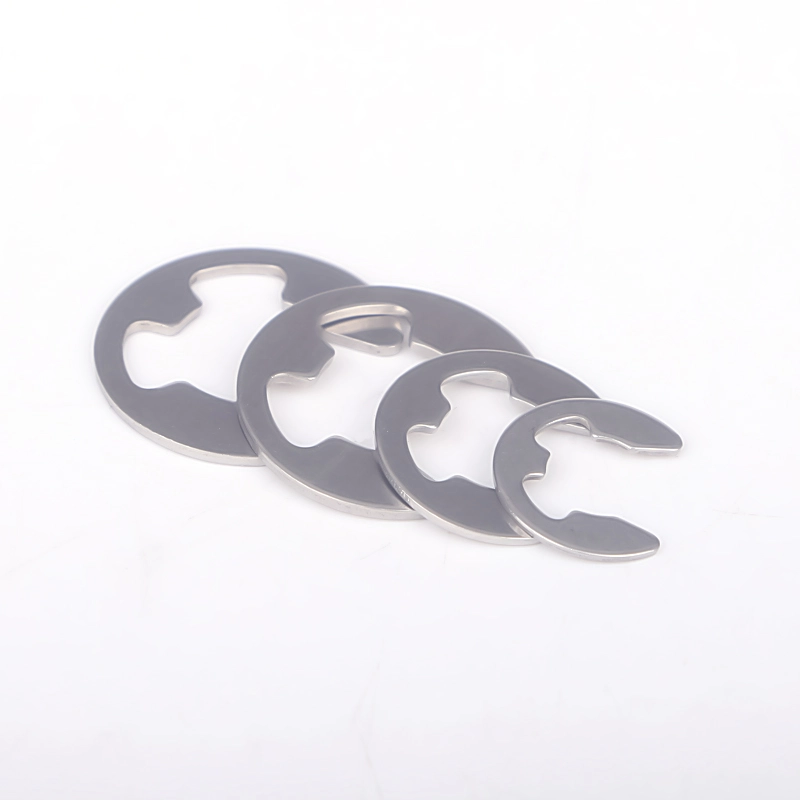

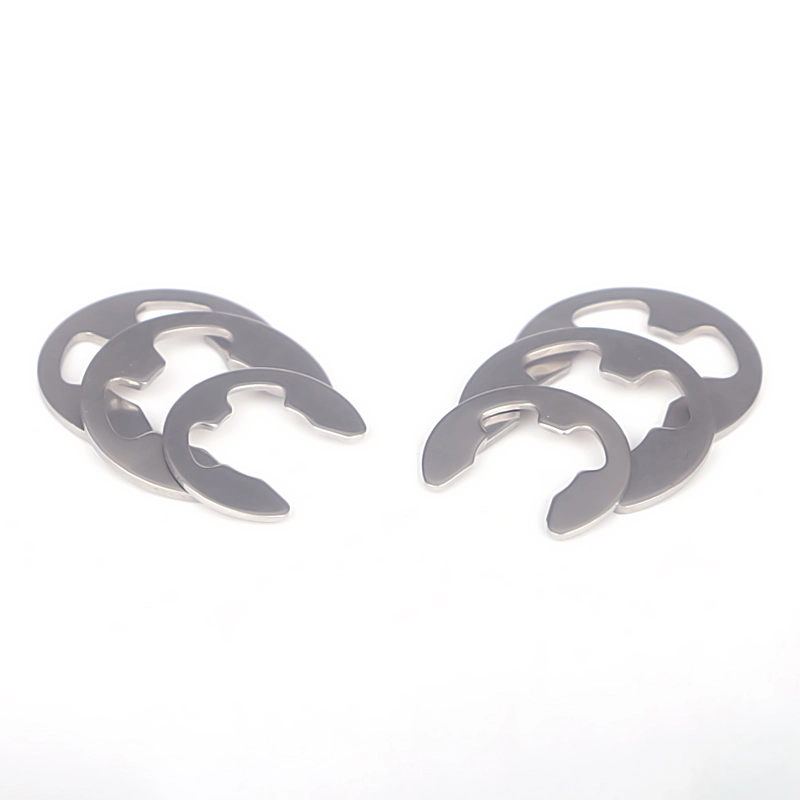

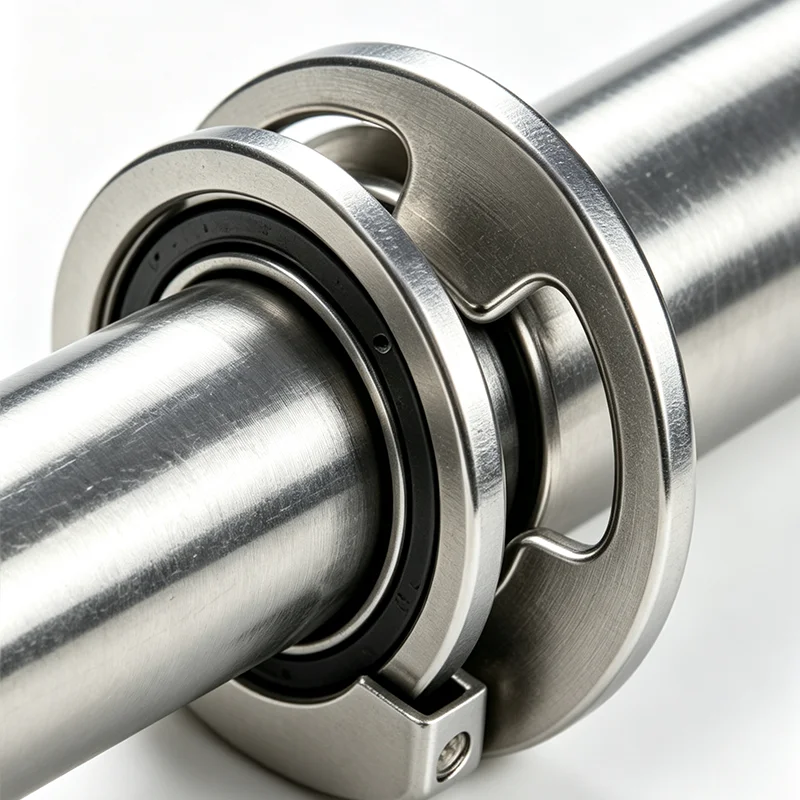

الفولاذ المقاوم للصدأ DIN 6799 مشبك إحكام من النوع E / حلقة الاحتفاظ
يتم تصنيع حلقة التثبيت/حلقة التثبيت المصنوعة من الفولاذ المقاوم للصدأ DIN 6799 من النوع E في الصين من Wanluo وفقًا صارمًا للمعايير الصناعية DIN الألمانية، والتي تنتمي إلى مثبتات الاحتفاظ بعمود مرن مفتوح وخفيف الوزن. يختلف DIN 6799 عن حلقات عمود DIN471 التقليدية وحلقات ثقب DIN472 التي تتطلب أخاديد محفوظة دقيقة للتثبيت، ويتميز DIN 6799 بهيكل متكامل مفتوح فريد على شكل E، مما يتيح التثبيت المباشر على المحاور البصرية الملساء وأجسام العمود التقليدية دون معالجة مسبقة للأخاديد الثابتة.
الفولاذ المقاوم للصدأ DIN 6799 E-Type Circlip / حلقة الاحتفاظ من مورد Wanluo توفر قوة تثبيت مرنة مستقرة للحد من الإزاحة المحورية لأكمام العمود والمحامل وأعمدة الدبوس والأجزاء المتحركة، مما يحل مشاكل معالجة الحز المعقدة والتجميع غير المناسب لحلقات الإحكام التقليدية. بفضل الهيكل المدمج للغاية، والتركيب السريع بدون أدوات والقدرة على التكيف العالمي الواسع، فإنه يستخدم على نطاق واسع في التجميع الميكانيكي ذو الحمل الخفيف، والمعدات اليومية وهياكل النقل المصغرة الدقيقة.
تكوين قطعة العمل وتدفق التصنيع للعملية الكاملة
تعتمد حلقات الاحتفاظ من النوع DIN 6799 E على فولاذ زنبركي عالي المتانة ومواد خام من الفولاذ المقاوم للصدأ عالية الجودة، وتمت معالجتها بختم دقيق من قطعة واحدة، وتشديد المعالجة الحرارية المتكاملة وإزالة الحواف الكاملة. يتميز الهيكل المفتوح القياسي المتماثل على شكل حرف E بقطر نصف قطري مرن دقيق وشد تثبيت موحد، مما يضمن تثبيتًا محكمًا وغير قابل للانزلاق على الأعمدة المترية القياسية. يتميز الجسم الدائري المتكامل بسماكة ثابتة وأداء استرداد مرن ممتاز، مما يتجنب التشوه الدائم والتعب المرن أو الارتخاء بعد التفكيك المتكرر وتشغيل الاهتزاز الخفيف على المدى الطويل. تمنع الحواف الخالية من النتوءات المصقولة بالكامل خدش أسطح العمود والأجزاء المطابقة أثناء التثبيت والاستخدام، مما يحمي بشكل فعال سلامة مكونات العمود الدقيقة. يضمن التحكم الصارم في تحمل الأبعاد عالمية عالية للأحجام القياسية، ويتوافق تمامًا مع أقطار العمود التقليدية للتجميع السريع والحد من التثبيت.
معلمة المنتج
|
عنصر المعلمة |
المواصفات التفصيلية |
|
اسم المنتج |
DIN 6799 مشبك إحكام من النوع E، حلقة تثبيت للعمود على شكل E، حلقة ربط مرنة مفتوحة |
|
المعيار التنفيذي |
DIN 6799، معيار ISO، معيار GB، أحجام مخصصة غير قياسية |
|
المواد المتاحة |
304، فولاذ مقاوم للصدأ 316L، فولاذ زنبركي عالي الجودة، فولاذ كربوني مطلي بالزنك |
|
نطاق الحجم |
قطر العمود φ2mm-φ50mm الأحجام القياسية الكاملة، سمك خاص مخصص ومرونة الفتح |
|
نوع الهيكل |
هيكل متكامل مفتوح على شكل حرف E، تثبيت سريع بدون أدوات، تركيب مباشر على سطح العمود |
|
تكنولوجيا المعالجة |
ختم متكامل دقيق، تشديد المعالجة الحرارية، إزالة الحواف الكاملة، معايرة مرنة |
|
كائن قابل للتطبيق |
أعمدة بصرية ناعمة، وأعمدة دبوسية، وأعمدة نقل مصغرة، وأجزاء عمود متحركة خفيفة الوزن |
|
المعالجة السطحية |
التخليل والتخميل / مطلي بالزنك / أكسيد أسود، مضاد للصدأ ومضاد للتآكل |
|
الخواص الميكانيكية |
قوة تثبيت مرنة مستقرة، مضادة للتعب، لا تشوه، حماية محدودة خفيفة الوزن |
|
طريقة التغليف |
حقيبة داخلية مقاومة للرطوبة + كرتونة تصدير، تعبئة البليت للطلبات بالجملة |
|
خدمة التوريد |
العرض بالجملة الفوري، والتخصيص غير القياسي، والشراء المختلط الشامل |
| القطر الاسمي d |
0.8 | 1.2 | 1.5 | 1.9 | 2.3 | 3.2 | 4 | 5 | 6 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| h | الحجم الاسمي | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.6 | 0.7 | 0.7 | 0.7 | |
| الأعلى | 0.22 | 0.32 | 0.42 | 0.52 | 0.62 | 0.62 | 0.72 | 0.72 | 0.72 | ||
| دقيقة | 0.18 | 0.28 | 0.38 | 0.48 | 0.58 | 0.58 | 0.68 | 0.68 | 0.68 | ||
| n | الحجم الاسمي | 0.58 | 1.01 | 1.28 | 1.61 | 1.94 | 2.7 | 3.34 | 4.11 | 5.26 | |
| الأعلى | 0.62 | 1.05 | 1.32 | 1.65 | 1.98 | 2.74 | 3.388 | 4.158 | 5.308 | ||
| دقيقة | 0.54 | 0.97 | 1.24 | 1.57 | 1.9 | 2.66 | 3.292 | 4.062 | 5.212 | ||
| dc | الأعلى | 2.25 | 3.25 | 4.25 | 4.8 | 6.3 | 7.3 | 9.3 | 11.3 | 12.3 | |
| لكل 1000 وحدة ≈ كجم | 0.003 | 0.009 | 0.021 | 0.040 | 0.069 | 0.088 | 0.158 | 0.236 | 0.255 | ||
| القطر الاسمي d |
7 | 8 | 9 | 10 | 12 | 15 | 19 | 24 | 30 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| h | الحجم الاسمي | 0.9 | 1 | 1.1 | 1.2 | 1.3 | 1.5 | 1.75 | 2 | 2.5 | |
| الأعلى | 0.92 | 1.03 | 1.13 | 1.23 | 1.33 | 1.53 | 1.78 | 2.03 | 2.53 | ||
| دقيقة | 0.88 | 0.97 | 1.07 | 1.17 | 1.27 | 1.47 | 1.72 | 1.97 | 2.47 | ||
| n | الحجم الاسمي | 5.84 | 6.52 | 7.63 | 8.32 | 10.45 | 12.61 | 15.92 | 21.88 | 25.8 | |
| الأعلى | 5.888 | 6.578 | 7.688 | 8.378 | 10.52 | 12.68 | 15.99 | 21.964 | 25.884 | ||
| دقيقة | 5.792 | 6.462 | 7.572 | 8.262 | 10.38 | 12.54 | 15.85 | 21.796 | 25.716 | ||
| dc | الأعلى | 14.3 | 16.3 | 18.8 | 20.4 | 23.4 | 29.4 | 37.6 | 44.6 | 52.6 | |
| لكل 1000 وحدة ≈ كجم | 0.474 | 0.660 | 1.09 | 1.25 | 1.63 | 3.37 | 6.42 | 8.55 | 13.5 | ||
سمات المنتج التنافسية وحالات العمل العالمية في الموقع
1. لا حاجة إلى أخدود للتركيب، مما يكسر قيود الحلقات التقليدية. يمكن تثبيته مباشرة على أسطح العمود الملساء، مما يلغي الحاجة إلى معالجة حفر العمود، ويقلل بشكل كبير من تكلفة معالجة قطع العمل ويحسن كفاءة التجميع.
2. يوفر الهيكل المرن المفتوح الفريد من نوعه من النوع E قوة تثبيت محيطية موحدة ومستقرة، مما يحد بشكل فعال من الانزلاق المحوري والسقوط من أجزاء عمود الحمل الخفيف، مع تأثير مضاد للارتخاء ومحدود موثوق به في ظل ظروف الاهتزاز التقليدية.
3. التجميع والتفكيك السريع بدون أدوات، التشغيل البسيط والكفاءة العالية، مناسب تمامًا لخطوط الإنتاج المجمعة وسيناريوهات صيانة المعدات اليومية، مما يحل مشكلة التثبيت المعقد للحلقات الدائرية التقليدية.
4. بعد المعالجة الحرارية المتكاملة، يتمتع جسم الحلقة بصلابة مرنة ممتازة وأداء مضاد للتعب، ويحافظ على مرونة التثبيت المستقرة بعد التفكيك المتكرر والتشغيل طويل الأمد دون استرخاء أو فشل.
5. مدمجة وخفيفة الوزن مع خيارات مواد متنوعة، تنطبق على نطاق واسع على الآلات الخفيفة، المعدات الإلكترونية، الأجهزة المنزلية، ملحقات الألعاب، أجزاء الأتمتة المصغرة وغيرها من سيناريوهات الحد من عمود الحمل الخفيف.
التعليمات
س1: ما الفرق بين DIN 6799 وDIN 471 بحلقة إحكام؟
A1: DIN 471 عبارة عن حلقة إحكام مرنة مغلقة يجب تثبيتها في أخدود عمود محجوز باستخدام كماشة احترافية؛ DIN 6799 عبارة عن حلقة إحكام مفتوحة من النوع E، والتي يمكن تثبيتها مباشرة على عمود أملس دون الحز، وتتميز بتركيب أسرع وبنية أبسط، ومناسبة لسيناريوهات الحد من الحمل الخفيف.
س2: هل يتطلب معيار DIN 6799 وجود أخاديد محجوزة على العمود؟
ج2: ليس هناك حاجة للأخدود. بالاعتماد على قوة التثبيت المرنة الخاصة بها، يمكن تثبيتها بثبات على سطح العمود الأملس، وهو ما يعد أكبر ميزة على الحلقات القياسية التقليدية ويبسط عملية التصنيع بشكل كبير.
س 3: هل قوة التثبيت للحلقة الدائرية من النوع E كافية؟
A3: تعتمد حلقات DIN 6799 الخاصة بنا معالجة معايرة مرنة صارمة. تلبي قوة التثبيت القياسية تمامًا المتطلبات المحدودة لسيناريوهات الحمل الخفيفة والمتوسطة. لا يُنصح باستخدامه مع توصيلات المعدات الرئيسية ذات التحميل الثقيل والاهتزاز القوي.
س 4: ما هي سيناريوهات التطبيق الرئيسية لـ DIN 6799؟
A4: يستخدم على نطاق واسع لتحديد وتثبيت الأعمدة المصغرة والأعمدة الدبوسية والبكرات والأجزاء المتحركة في الآلات الصناعية الخفيفة والمنتجات الإلكترونية والمعدات الكهربائية وملحقات التشغيل الآلي والأجهزة اليومية وآلات الألعاب.
س 5: هل يمكنك تخصيص حلقات إحكام مرنة خاصة من النوع E؟
ج5: نعم. نحن ندعم تخصيص النماذج المعززة السميكة، ومرونة الفتح الخاصة، والقطر الخارجي غير القياسي، والمعالجة السطحية المضادة للتآكل لتلبية متطلبات التجميع المخصصة للحمل الخفيف.
العلامات الساخنة: الفولاذ المقاوم للصدأ DIN 6799 E-Type Circlip / الشركة المصنعة لحلقة التثبيت
